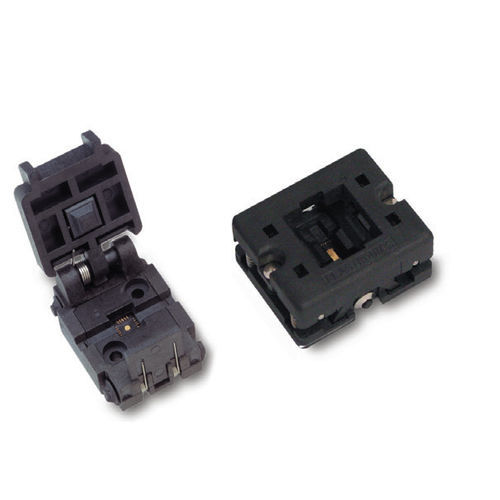

Soquete de teste de burn-in QN-Series

A Smiths Interconnect assumiu um papel de liderança na conceção e desenvolvimento de soluções de tomada para os mais recentes pacotes QFN, tais como MLF, BCC e LPCC. Estas tomadas oferecem um design modular num contorno pequeno com indutância muito baixa. A nova tomada Open Top QFN permite um carregamento e descarregamento mais cómodo do pacote na maioria das mesmas opções de contagem de chumbo que a versão com tampa. Características e vantagens - Disponível em passos de 0,40 mm, 0,50 mm, 0,65 mm, 0,80 mm e 1,00 mm - Espaçamentos personalizados até 0,30 mm - Soquetes com tampa e abertos para pacotes de ≤10 mm - Soquetes com tampa para pacotes de 10 mm a 16 mm - Pino de aterramento central padrão para todos os soquetes - Calha térmica de cobre opcional disponível para dispositivos de alta potência - Soquetes para mais de 80 pegadas padrão JEDEC diferentes Propriedades PROPRIEDADES MECÂNICAS - Contacto: Feixe único / Estacionário - Fixação: Furo passante - Inserção: ZIF - Força de contacto: Tipicamente 15 ±4gf - Temperatura de operação: -45ºC a +150ºC - Ciclos de carga: 10.000 (burn-in); 50.000 (programação) PROPRIEDADES ELÉCTRICAS - Resistência de contacto: <50 mΩ - Indutância: <6 nH - Capacitância: <2,59 pF - Classificação de corrente: 1.0 ampère - Resistividade de volume: 1x10^15 Ω -cm Resistência de isolamento: 650 V / mil
