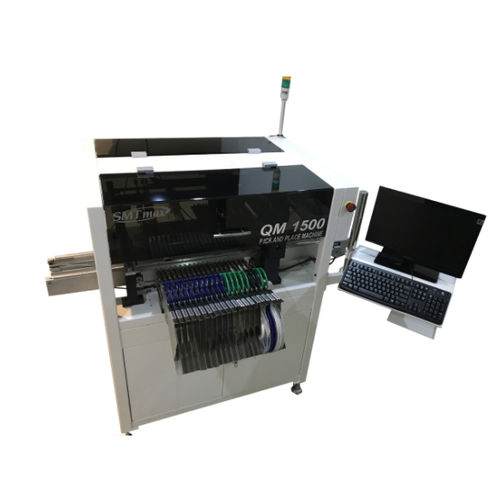

Máquina insersora SMT QM1500

automáticacom sistema de alinhamento óptico

Descrição: Stand Alone Máquina de Colheita e Colocação Automática com cabeças duplas. A máquina QM1500 pode fazer 3.000 PPH velocidade com 0,0005 "X e Y Eixo Resolução e tem um controle de circuito fechado e 0,045 ° Resolução de Rotação. Este modelo é capaz de colocar componentes 0201 com opções adicionais (câmera de upgrade e alça verde 8x2mm alimentador) PCB Tamanho máximo 17" x 12" (431X304 mm) incluindo 1 fixação de bandeja de waffle, opera com alimentadores pneumáticos, 20 portas instaladas no lado frontal, mais 20 portas opcionais (para o lado traseiro) Você também tem a opção de trocar 20 portas de alimentador de ar para o kit de alimentador QM-PA01. (QM-PA01 nosso mais demorado para programar e mais lento, mas uma alternativa mais econômica) Especificações: - 2 cabeças de recolha e colocação - 3.000 pph estimados (partes por hora) - Guias de revestimento duplo para X e Y - Parafuso de esferas (em vez de parafuso de chumbo) - Área de trabalho 17"×13" (431X304 mm) - Colocação do padrão 0402 (atualização da câmera e do alimentador para a colocação das peças 0201) - Sistema de centralização automática de visão por computador para IC's (SOP, QFP, BGA) e melhor colocação de peças pequenas. - Eixo Z digital e ângulos de rotação Theta totalmente programáveis - Resolução dos eixos X e Y 0,0005", posicionamento 0,001", resolução 0,045° rotacional - Capacidade de até 40 alimentadores para QM1500 - Escolha de 20 portas de alimentação pneumática ou kit de alimentação QMPA-01. - Correção automática da posição da placa PCB com reconhecimento fiducial incluído - Inspeção automática de visão pós-lugar - função de conversão de ficheiros CAD - 12 meses de garantia total de fábrica - peças e mão-de-obra
