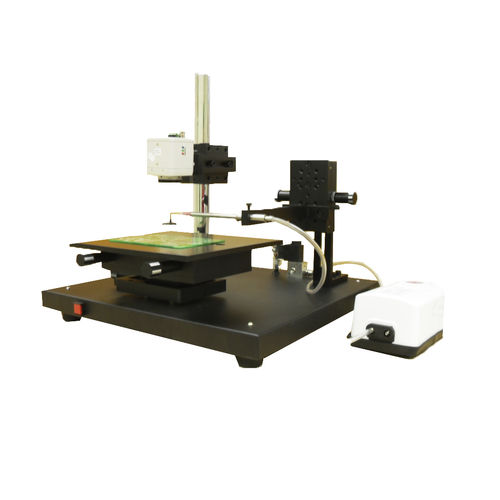

Máquina insersora SMT X-Y-Z

A tabela de X-Y-Z é desenvolvida especialmente para ajudar a colocar microplaquetas finas do passo em placas de circuito. A microplaqueta a ser colocada é alinhada com as almofadas exatamente com os ajustes finos de x e de y. A rotação é conseguida ajustando os botões esquerdos ou direitos de Y. O processo de colocação é visto claramente sobre uma câmara de vídeo da cor ou um microscópio (microscópio do suporte do crescimento de SZM7045TR). Colocando a microplaqueta na placa girando o botão do sentido de z, e liberando o desligando o vácuo. O suporte da câmara de vídeo e do crescimento vendeu seperatly. Os quadros do apoio do PWB podem ser usados sobre a tabela de XYZ para o trabalho do reparo. Especificações: Distância do curso máxima de X: 90 milímetros Distância do curso máxima de Y: 90 milímetros Distância do curso máxima de Z: 70 milímetros Rotação máxima do θ: 30° Precison: 1mm pela volta do botão Tamanho superior da plataforma: 9" x9”
