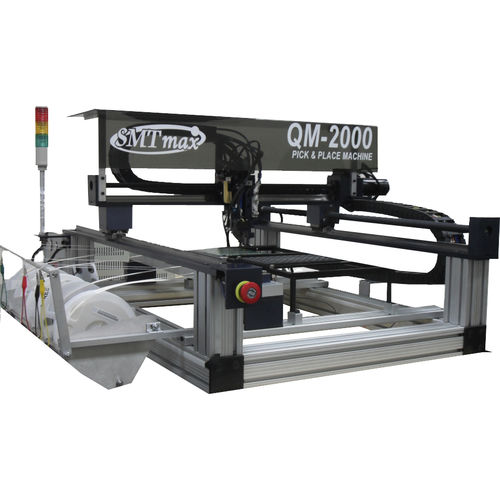

Máquina insersora SMT QM2000

automáticacom sistema de alinhamento óptico

Máquinas Automáticas de Colheita e Colocação - Um servo motor de direcção Y, em vez de dois, supera o problema de desalinhamento; em vez disso, os alimentadores de accionamento pneumático accionam os alimentadores de cabeça com antecedência - 2000-3000 pph(partes por hora) estimado - Área de trabalho 36" x 21" (QM2000) - Colocação da norma 0402 (atualização para peças menores) - Sistema de centralização automática de visão por computador para IC's (SOP, QFP, BGA) e melhor posicionamento de pequenas peças, centralização de visão por software, incluído - Eixo Z digital e ângulos de rotação Theta totalmente programáveis - Resolução dos eixos X e Y 0,0005", posicionamento 0,001", resolução 0,045° rotacional - 80 alimentador padrão de capacidade para QM2000 - Utiliza alimentadores amplamente disponíveis e fáceis de obter - Correcção automática da posição da placa PCB com reconhecimento fiducial incluído - Inspeção automática de visão pós-lugar - função de conversão de ficheiros CAD - Função de soldadura selectiva integrada (adaptador opcional de montagem de pistola de ar quente) - 12 meses de garantia total de fábrica - peças e mão-de-obra - Software gráfico fácil de usar para uma programação rápida. A programação pode ser feita com câmara de vídeo didáctica, em ecrã Gerber file graphics ou ficheiro CAD - 110V AC 60Hz, ou 220 V AC, 50Hz, 750 watts elétricos - 60 psi de ar de loja necessário - QM2000 180 lbs. peso líquido - 38 "w x 40 "d x 21 "h - MADE IN USA - Personalização da máquina disponível Opções e Alimentadores: - computador com Windows XP - Câmeras com aparência adicional (somente lentes fixas podem ser usadas na câmera de vídeo para visão por computador. Câmeras diferentes devem ser usadas para peças pequenas e grandes para obter melhores resultados. A velocidade de trabalho também pode ser melhorada se mais câmeras forem colocadas em locais diferentes perto de alimentadores)
