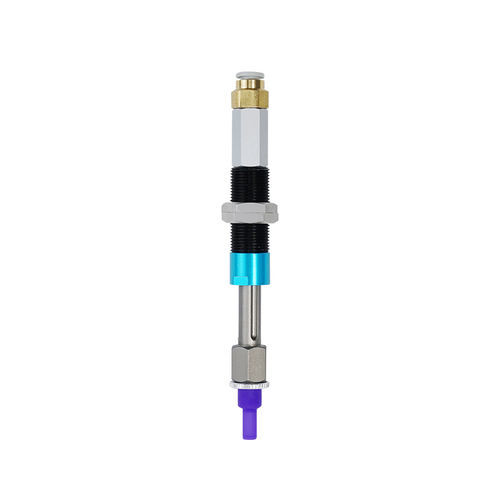

Suporte garra flexível ISC-SC6-P5E

para peças a usinarpara ferramentasde trilho

A braçadeira de apoio interior do tipo airbag ISC é uma braçadeira flexível inovadora que imita a forma de autodefesa dos peixes puffer e é de concepção biónica. Ao encher o airbag flexível com ar com uma certa pressão, a expansão é realizada e o suporte interno de apoio é completado. Uma vez que a pressão de entrada de ar pode ser controlada com precisão, a força de aperto exercida pela fixação na peça de trabalho pode ser controlada, e a peça de trabalho não é facilmente danificada. parâmetro de desempenho Altura total do módulo de airbag H 27.5 Diâmetro da superfície de contacto D 5 Diâmetro estrutural A 14 Diâmetro de trabalho a partir da altura inferior B 5 Altura efectiva da superfície de contacto C 10 Altura de trabalho do módulo de airbag E 19.5 Comprimento total N E+105 Usar intervalo de pressão de ar/kPa 0-120 Diâmetro exterior de expansão limite/mm 6.1 Carga final/g 110 Peso da fixação/g 36 Usar modelo de haste metálica VFNT 1421-G18 Tamanho do furo de instalação/mm 14.5
