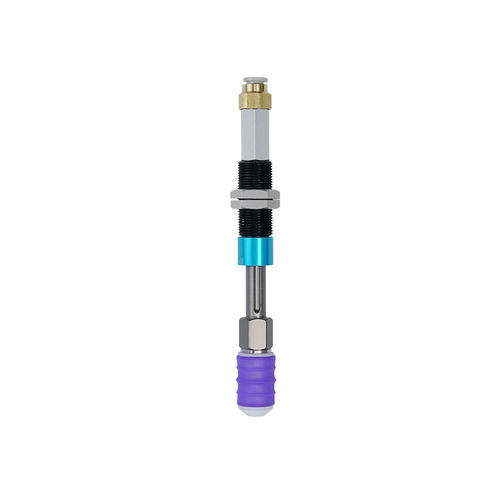

Suporte garra flexível ISC-SC6-S15.5E

para peças a usinarpara ferramentaspara dispositivo de medição

A braçadeira de apoio interior do tipo airbag ISC é uma braçadeira flexível inovadora que imita a forma de autodefesa dos peixes puffer e é de concepção biónica. Ao encher o airbag flexível com ar com uma certa pressão, a expansão é realizada e o suporte interno de apoio é completado. Uma vez que a pressão de entrada de ar pode ser controlada com precisão, a força de aperto exercida pela fixação na peça de trabalho pode ser controlada, e a peça de trabalho não é facilmente danificada. parâmetro de desempenho Altura total do módulo de airbag H 32.5 Diâmetro da superfície de contacto D 15.5 Diâmetro estrutural A 4 Diâmetro de trabalho a partir da altura inferior B 14 Altura efectiva da superfície de contacto C 20 Altura de trabalho do módulo de airbag E 26.5 Comprimento total N E+105 Usar intervalo de pressão de ar/kPa 0-110 Diâmetro exterior de expansão limite/mm 23 Carga final/g 2500 Peso da fixação/g 42 Usar modelo de haste metálica VFNT 1421-G18 Tamanho do furo de instalação/mm 14.5
