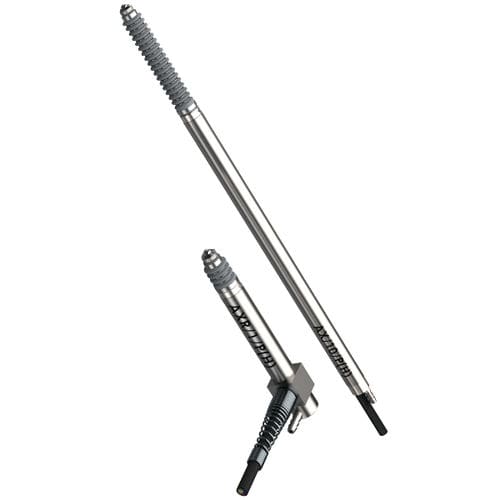

Apalpador de medição linear AX/P series

molapneumáticoanalógico

Sonda de medição LVDT | Pneumatic Push AX/P -± 1, ± 2,5, ± 5, ± 10 mm de intervalo de medição do transdutor de deslocamento -Linearidade melhor que 0,5% da medição de precisão -Precisão de repetibilidade melhor que 0,05 µm -Modelo de pontas de sensores de contato disponíveis -Acionamento pneumático -Força da ponta do sensor de contato padrão de 0,7N (opções disponíveis) -IP65 selagem (opções totalmente seladas disponíveis) -Sensores indutivos com excelente capacidade de carga lateral -Opções de Transformador Diferencial Linear Variável (LVDT) ou Meia Ponte -Sensores de deslocamento disponíveis com retração a vácuo As sondas de medição por contato Solartron Metrology, sondas LVDT ou sensores de deslocamento fornecem ao construtor da bitola a solução mais econômica para uma gama de aplicações de medição de precisão dimensional e posicionamento Um apalpador LVDT pneumático (seja empurrado pneumaticamente ou retraído a vácuo) permite a redução do número de peças na fixação resultando em maior confiabilidade e redução do custo da fixação. Também permite o rápido carregamento automático da peça no calibre, já que a ponta da sonda de deslocamento pode estar na posição de "retração total" quando isto estiver ocorrendo. Sondas de deslocamento como a AX/5/1 têm um movimento mecânico de 10 mm com um alcance calibrado de ±1 mm no início do movimento. Os rolamentos de precisão dentro do sensor de deslocamento linear asseguram o posicionamento preciso da ponta da sonda de medição. A atenção aos detalhes tanto no projeto quanto na fabricação do sensor de deslocamento garante a medição precisa durante toda a vida útil do transdutor de deslocamento linear.
