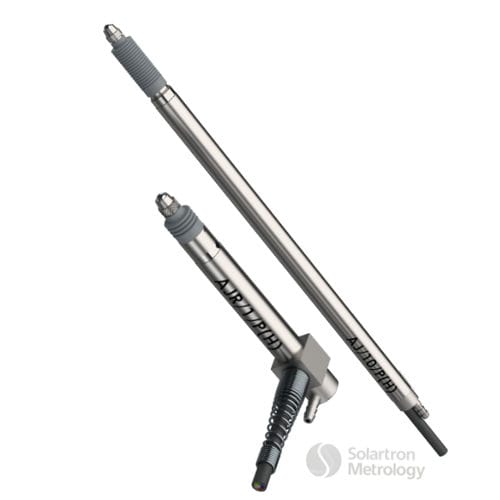

Apalpador de medição linear AJ/P series

pneumáticoanalógico

- Faixas de medição do transdutor de deslocamento ± 1, ± 2,5, ± 5, ± 10 mm - Linearidade melhor que 0,5% da medição de precisão - Precisão de repetibilidade melhor que 0,05 µm - Gama de pontas de sensores de contato disponíveis - Acionamento pneumático com pistão - ainda funciona se a pola estiver danificada - Força padrão da ponta do sensor de contato de 0,7N (opções disponíveis) - Vedação IP50 (opções totalmente seladas disponíveis) - Sensores indutivos com excelente capacidade de carga lateral - Transformador Diferencial Linear Variável (LVDT) ou opção Half Bridge As sondas de medição por contato Solartron Metrology, sondas LVDT ou sensores de deslocamento fornecem ao construtor da bitola a solução mais econômica para uma gama de aplicações de medição de precisão dimensional e posicionamento. Um apalpador LVDT pneumático (seja empurrado pneumaticamente ou retraído a vácuo) permite a redução do número de peças na fixação resultando em maior confiabilidade e redução do custo da fixação. Também permite o carregamento automático rápido da peça no calibre, já que a ponta da sonda de deslocamento pode estar na posição totalmente "retraída" quando isso estiver ocorrendo. Sondas de deslocamento como a AX/5/1 têm um movimento mecânico de 10 mm com um intervalo calibrado de ±1 mm no início do movimento. Os rolamentos de precisão no interior do sensor de deslocamento linear asseguram o posicionamento preciso da ponta da sonda de medição. A atenção aos detalhes tanto no projeto quanto na fabricação do sensor de deslocamento garante a medição precisa durante toda a vida útil do transdutor de deslocamento linear.
