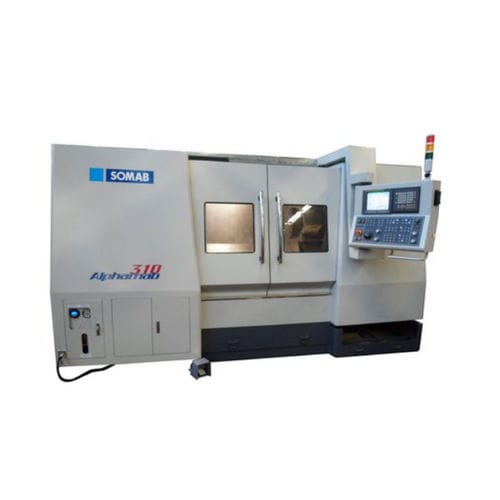

Torno CNC ALPHAMAB 310Yde 4 eixoscom barramento inclinadoA2-6
Guardar nos favoritos
Comparar
Características
- Tipo de acionamento
- CNC
- Número de eixos
- de 4 eixos
- Estrutura
- com barramento inclinado
- Nariz do eixo-árvore
- A2-6
- Número de ferramentas
- 12 ferramentas
- Diâmetro
600 mm
(23,62 in)- Velocidade de rotação
4.500 rpm, 5.000 rpm
(28.274,334 rad.min-1, 31.415,927 rad.min-1)- Diâmetro máx. barras
62 mm
(2 in)- Curso X
225 mm
(9 in)- Curso Z
550 mm, 1.080 mm
(22 in, 43 in)- Avanço rápido no eixo X
20 m/min
- Avanço rápido no eixo Z
24 m/min
- Potência nominal
15 kW, 20 kW, 26 kW, 30 kW
(20,4 hp, 27,2 hp, 35,4 hp, 40,8 hp)- Torque máximo
300 Nm
(221 ft.lb)- Comprimento total
4.700 mm, 5.200 mm
(185 in, 205 in)- Largura total
2.300 mm
(91 in)- Altura total
2.400 mm
(94 in)- Peso
6.600 kg, 7.000 kg
(14.551 lb, 15.432 lb)
Descrição
cama inclinada a 45° em ferro fundido
com 4 guias prismáticas
EQUIPAMENTO
Mandril de Ø200mm com mordentes concêntricos, fornecido com:
1 conjunto de 3 mordentes endurecidos
1 conjunto de 3 mordentes rectificados
Cabeçote móvel MK4
Torre traseira automática VDI 40, 12 estações
Ferramentas rotativas e eixo C
Eixo Y
Consola de operação deslizante e giratória
Transportador de aparas
sistema de refrigeração de 3 bar
Porta frontal deslizante e fechadura de segurança para proteção total
Lubrificação volumétrica automática
iluminação interior
Armário elétrico ventilado
Luz de estado
OPÇÕES:
rolos para Ø50mm a 250mm, regulação manual
Apoio fixo com 3 rolos para Ø250mm a 400mm, regulação manual
Sonda de ferramentas
Transformador de isolamento
CNC FAGOR 8065 com aprendizagem SOMAB PL+S VT
ecrã tátil plano LCD a cores de 15
Teclado alfanumérico QWERTY
Dois volantes
Rosqueamento rígido (ferramentas fixas e ferramentas rotativas)
Ligações USB no painel frontal
Ligação à rede ETHERNET com RJ 45, 3 modos de funcionamento
em conversação
Modo de aprendizagem Manual
Modo ISO
memória de 4 Gb
Biblioteca de ferramentas
Visualização das forças de corte - osciloscópio
trabalhar com ficheiros .dxf
ou
SIEMENS 828 D com SHOPTURN conversacional
10.ecrã plano a cores TFT de 4"
Teclado alfanumérico QWERTY completo
Um volante eletrónico
Batimento rígido
Ligações USB no painel frontal
Ligação à rede ETHERNET com RJ 45
---
