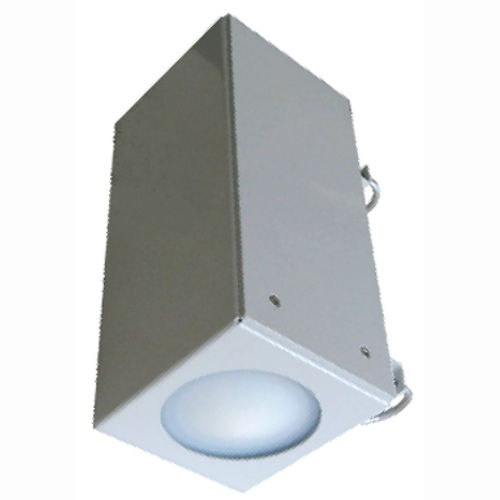

Sensor de nível de micro-ondas RL-15

para águacom saída digital4–20 mA

O RL-15 / RL-35 é um dispositivo de medição altamente preciso para medir o nível da água superficial sem contacto directo com o meio. Características e vantagens - Sistema sem contacto e sem manutenção - Intervalo de medição: 15 m resp. 35 m - Perto da zona de obturação: 0,5 m - Elevada precisão: +/- 2 mm - Desenho compacto - Independentemente de influências ambientais (por exemplo, temperatura, vento) - Fácil integração em sistemas existentes - O desenho seguro de vandalismo não chama a atenção Princípio de medição O chamado procedimento de pulso envia um curto impulso de microondas para a superfície da água. Depois disso, o sensor permanece em standby durante um curto período de tempo. Dentro deste tempo, a água reflecte os impulsos para o sistema de avaliação integrado. O tempo de funcionamento dos impulsos corresponde directamente à distância ao nível de água actual à superfície da água. DETALHES TÉCNICOS GERAL Dimensões 153 mm x 325 mm x 200 mm Fornecimento de energia 9,6 ... 36 VDC Frequência de medição 26 GHz (Banda K) Peso total 3 kg MEDIÇÃO DE NÍVEL Resolução 1 mm Precisão +/- 2 mm Perto da zona de obturação 0,5 m Tempo de retenção 60 s (após ligar a corrente) Tempo de resposta por etapas < 3 s (tempo após uma mudança repentina na distância medida até um máximo de 0,5 m)
