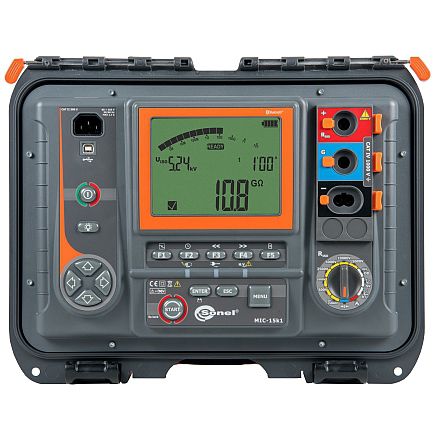

Testador de isolamento MIC-15k1

de resistência de isolamentodielétricode segurança elétrica

O MIC-15k1 metros foi projetado para medir a resistência de isolamento de objetos de energia, ou seja cabos monocondutores e multicondutores, transformadores, motores e geradores, condensadores, interruptores e outros dispositivos instalados em centrais eléctricas. É especialmente recomendado para medições em áreas com perturbações electromagnéticas muito elevadas, por exemplo, subestações eléctricas com 1200 kV AC e 500 kV DC. Graças à tensão de medição de 15 kV (de acordo com as TABELAS ANSI / NETA ATS-2009 100.1) o medidor pode ser utilizado para medir objectos com uma tensão nominal superior a 34,5 kV. Características: Diagnóstico de sistemas de isolamento baseado em medições padrão de IR, DAR, PI, SV, RT, DD, ampliado com o indicador de descarga parcial (PD) para cada uma destas medições. Ele permite testar a durabilidade elétrica do objeto testado - indicação de tensão de ruptura. A alta resistência a interferências eletromagnéticas garante o trabalho ininterrupto em centrais elétricas e próximo a linhas de transmissão de alta tensão até 1200 kV AC e 500 kV DC. A função de aumento suave da tensão no tempo (RT - Ramp Test) permite indicar as descargas parciais na instalação e realizar uma localização parcial da sua ocorrência. Conversor eficiente com uma potência de ~150 W que permite a queima do isolamento, permitindo identificar a localização de cabos e fios de curto-circuito utilizando uma das seguintes opções: método visual (se os cabos de energia forem visíveis ao longo de todo o comprimento), métodos reflectométricos, detector de ondas sísmico-acústicas, ou com quadro A para indicar a direcção da falha (o condutor deve ser enterrado no solo com contacto directo à terra). Compatível com software externo.
