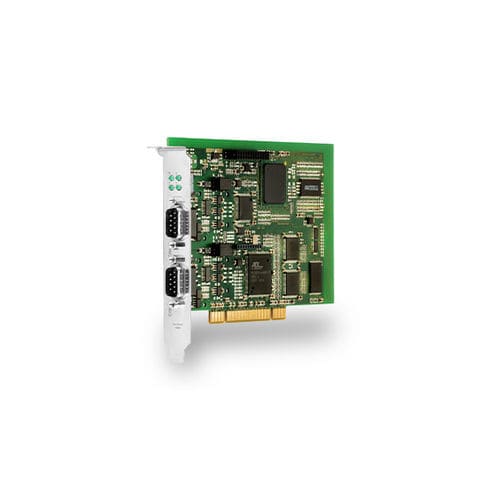

Placa de interface PCI PowerCAN-PCI

CANRS-485industrial

Cartão de alto rendimento para acoplamento de PC do barramento CAN para controle e regulação da rede CAN. Compatibilidade A placa é um módulo PCI com duas interfaces CAN isoladas galvanicamente de acordo com a ISO 11898, totalmente compatível com a PCI-Specification 2.2 e projetada como uma placa plug-in para PC. Os controladores CAN usados fornecem 15 objetos de mensagem cada um e são baseados no padrão FullCAN. Microcontrolador O Coldfire da Freescale é usado como um poderoso microcontrolador. O controlador é operado em modo desmultiplexado de 16 bits, o que garante uma conexão ideal com o controlador PCI. O carregador bootstrap implementado facilita o carregamento do firmware. Dois controladores CAN "on-chip" realizam a conexão CAN no modo ativo 2.0 B. Por padrão são instalados 8 MB de RAM e 2 MB de Flash. Uma tensão de programação externa não precisa ser aplicada, pois o Flash pode ser escrito e apagado com 5 V. O firmware é armazenado no flash, que pode ser actualizado através do modo bootstrap do microcontrolador, se necessário. A placa possui dois canais CAN isolados galvanicamente e dois controladores CAN 2.0 B ativos, que também permitem uma operação mista com identificadores de 11 e 29 bits. A interface está desenhada de acordo com a norma ISO 11898. Como placa de alto rendimento, é possível o funcionamento com CAN High (1 Mbit/s) e também CAN Low (125 Kbit/s), naturalmente. Detecção de quadro de erro Este recurso opcional permite que a placa plug-in realize a depuração e o diagnóstico em uma rede CAN. Possui uma lógica própria que detecta quadros de erro e os conta em uma memória interna. Isto permite detectar erros esporádicos, tais como a corrupção de mensagens por uma estação da rede.
