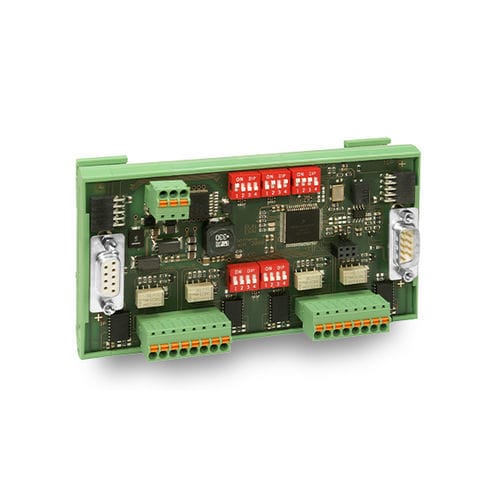

Módulo E/S analógico TM-PT100/1000-L

CANopende 8 Ede rede

“ TM-PT100 \/1000-L é um módulo para recolher dados do sensor de temperatura de até 8 sensores. Todos os dados são recolhidos de 4 (4-wire) ou 8 sensores (do 2-fio). O usuário pode decidir entre PT100 e PT1000 e escolher da medida lenta com 100ms e da medida rápida com o 10ms pelo canal pelo ciclo. A série clara do todo foi projetada com um foco em custos de salvamento e em manter um nível elevado de desempenho. Todos os dispositivos têm um alojamento aberto para o conjunto em um armário de controle. As relações, os diodos emissores de luz e os interruptores são ficados situadas no painel frontal para a maioria de expedição de cabogramas conveniente. Uma característica adicional é o trilho integrado do chapéu alto TS35 para uma montagem fácil e a desmontada. Microcontrolador e Poder-relação Todos os dados do sensor são controlados por um microcontrolador da ESTRELA 12. O módulo pode igualmente ser usado para tarefas do controle através de PWM \ /IO-interface que é conectado ao controlador. A Poder-relação integrada cumpre a CANopen (DS301 e 401). Facilita um uso descentralizado em posições diferentes na rede da automatização. Foi feita do acordo a ISO11898. Diodo emissor de luz e interruptores TM-PT100 \/1000-L usa algum diodo emissor de luz indicando o estado de dispositivo. A configuração do endereço assim como a taxa de transmissão é segurada facilmente através dos interruptores de MERGULHO e pode variar até 1 MBit. \ /html”
