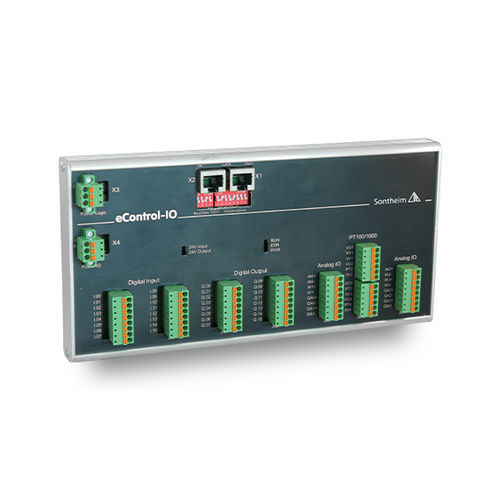

Módulo E/S digital eControl-IO

analógicoRJ45fieldbus

Módulo de IO flexível com numerosas opções de expansão. A adição ideal para todos os controladores da família eControl Módulo mestre e interfaces CAN O módulo mestre forma a base do módulo modular e é necessário em todas as constelações. Todo o sistema IO é controlado por um microcontrolador integrado. 16 saídas digitais, 16 entradas digitais, duas saídas analógicas e duas entradas analógicas já estão integradas. O módulo possui um display LED de estado para mostrar o estado e estados de comutação das IOs digitais. Como interfaces para o intercâmbio de dados, o módulo possui dois soquetes RJ45 para a interface CAN, o que permite uma conexão simples e rápida. O ID do módulo e a taxa de transmissão do barramento de campo CAN podem ser ajustados de forma conveniente através de interruptores DIP. Máxima flexibilidade através de opções individuais de expansão Até seis módulos IO podem ser conectados através de uma interface de extensão, conforme necessário. O design dos respectivos módulos pode ser selecionado conforme a necessidade. O endereçamento dos módulos de extensão é realizado automaticamente e o módulo mestre reconhece o módulo conectado e o endereçamento. Atualmente, um módulo motor, módulo analógico, módulo digital ou módulo de temperatura estão disponíveis como opções de expansão. Tecnologia de conexão robusta Os grampos phoenix utilizados garantem uma conexão simples e extremamente robusta, que em combinação com a caixa robusta de alumínio torna o módulo muito resistente e seguro para o processo.
