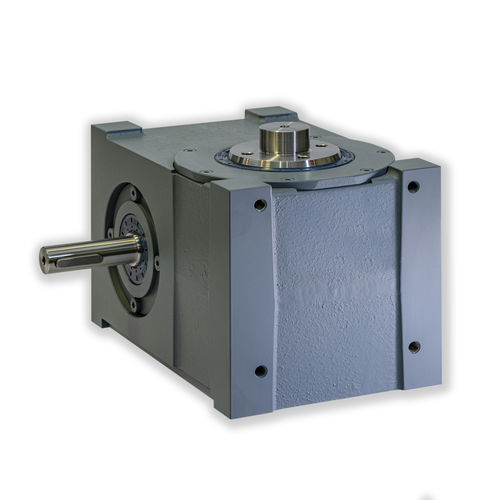

Indexador rotativo Rotoblock® S/SS-series

osciladorintermitentede came globoidal

O Rotoblock® transforma o movimento de entrada rotativo uniforme num movimento rotativo intermitente ou oscilante do eixo de saída. Isto é conseguido através da acção de uma came globoide e de um conjunto de roletes acoplados à came. A transformação do movimento é precisa, controlada e silenciosa. Benefícios O Rotoblock®, em comparação com outros dispositivos, fornece: alta taxa de transferência possibilidade de adoptar a lei do movimento mais adequada a cada aplicação tempo de ciclo constante repetibilidade de posicionamento posicionamento positivo reduzindo o tempo de paragem redução do ruído e das vibrações ausência de sistemas de catraca ou batentes mecânicos manutenção limitada. Estas características têm levado um número crescente de empresas a utilizar o Rotoblock®. Operação O Rotoblock® é um dispositivo extremamente simples. Uma came globoide rotativa, devidamente perfilada, cria um movimento controlado da sonda (torre). A forma particular do perfil da came determina tanto o movimento como a paragem da sonda. A lei e o tempo de movimento da sonda pode tomar um número infinito de combinações. Nas unidades de indexação Rotoblock®, o perfil do came é composto por duas áreas distintas: o ângulo de indexação gera uma rotação angular na sonda com uma lei de movimento pré-determinada; o ângulo de permanência: assegura a paragem, sem jogos, da sonda. A magnitude destes ângulos pode ser seleccionada na fase de rascunho. Normalmente, a lei do movimento é simétrica e a came pode rodar em ambas as direcções. Isto obterá as mesmas características cinemáticas e a inversão da direcção de rotação da sonda.
