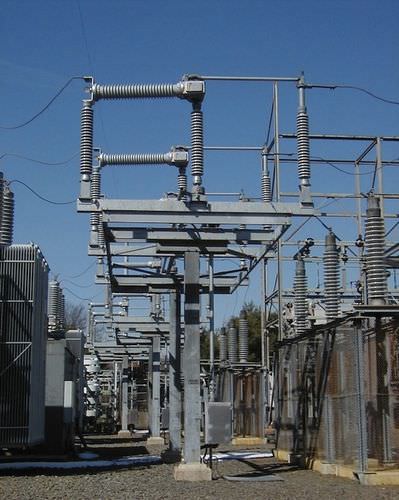

Chave seccionadora de alta tensão max. 245 kV, 20 - 40 kA | CSH, CSH-B
horizontalpara ambiente externo

Chave seccionadora de alta tensão - max. 245 kV, 20 - 40 kA | CSH, CSH-B - Southern States LLC - horizontal / para ambiente externo
Chave seccionadora de alta tensão - max. 245 kV, 20 - 40 kA | CSH, CSH-B - Southern States LLC - horizontal / para ambiente externo
Chave seccionadora de alta tensão - max. 245 kV, 20 - 40 kA | CSH, CSH-B - Southern States LLC - horizontal / para ambiente externo - imagem - 2
Chave seccionadora de alta tensão - max. 245 kV, 20 - 40 kA | CSH, CSH-B - Southern States LLC - horizontal / para ambiente externo - imagem - 3
Chave seccionadora de alta tensão - max. 245 kV, 20 - 40 kA | CSH, CSH-B - Southern States LLC - horizontal / para ambiente externo - imagem - 4
Chave seccionadora de alta tensão - max. 245 kV, 20 - 40 kA | CSH, CSH-B - Southern States LLC - horizontal / para ambiente externo - imagem - 5
Chave seccionadora de alta tensão - max. 245 kV, 20 - 40 kA | CSH, CSH-B - Southern States LLC - horizontal / para ambiente externo - imagem - 6
Guardar nos favoritos
Comparar


Características

Tensão
de alta tensão
Estrutura
horizontal
Outras características
para ambiente externo
Corrente primária

MÁX: 40.000 A

MÍN: 20.000 A

VAC

MÁX: 245 V

MÍN: 0 V

Descrição

Os comutadores de circuito de interruptores horizontais CSH e CSH-B são ideais para proteção de transformadores, oferecendo capacidade de compensação de falha primária de até 40kA e secundária de 4kA através da capacidade de compensação de falha. Todas as operações de fabricação e interrupção de circuitos são realizadas em SF6, eliminando os arcos de ar aberto. O interruptor de circuito do interruptor horizontal está disponível com (Modelo CSH-B) ou sem (Modelo CSH) um interruptor de corte vertical integral. O design do CSH e do CSH-B é extremamente versátil e pode ser montado em qualquer orientação, incluindo posições horizontais verticais, verticais e suspensas. Ele também pode ser projetado para montagem em uma estrutura de suporte fornecida pelos Estados do Sul ou para montagem em uma estrutura fornecida pelo cliente ou existente. O CSH-B também é ideal para aplicações móveis e pode ser fornecido com interruptores compostos que podem ser enviados pressurizados. Além da proteção do transformador, o CSH e o CSH-B podem ser usados para queda de linha, divisão de laço ou como um interruptor de bypass de capacitor/reator em série.

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Southern States LLC
