Software de análise CGM Defeaturing

de simulaçãode visualizaçãode CAD

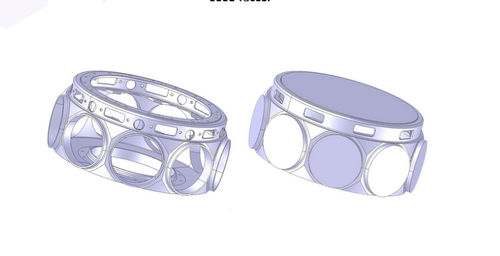

Identificar e remover características tais como filetes e furos dos modelos CAD para alcançar o nível certo de detalhe para visualização, desenho, fabrico ou simulação. As aplicações podem utilizar o reconhecimento de características juntamente com a remoção da face para construir fluxos de trabalho inteligentes de derrota, tais como a eliminação de tipos de furos específicos, incluindo furos de contra-perfuração, furos de contra-perfuração, furos de passagem, furos cegos, e muito mais. A desnaturalização CGM proporciona automatização através da remoção de furos ou características de filetes numa só etapa sem a entrada do utilizador; por exemplo, a eliminação de todas as cadeias de filetes complexas num modelo CAD sem selecção manual das faces das sementes. Simplificação para Simulação A desnaturalização do CGM é personalizável através de filtragem no tamanho do furo ou do filete; pequenos detalhes do modelo podem ser removidos para reduzir o tempo de resolução e maiores detalhes necessários na análise podem ser mantidos Nível de detalhe na visualização As peças e conjuntos CAD criados para o fabrico transportam mais detalhes do que é necessário para a renderização em tempo real, a desnaturalização do CGM reduz a pastilha do modelo e melhora o desempenho da visualização Remoção de filetes e buracos CGM Defeaturing suporta tipos de furos padrão em sistemas CAD tais como SolidWorks, Catia, etc. mas é também robusto para cenários complexos do mundo real. Ao remover os filetes, o CGM Desnaturalização preserva a qualidade do modelo através de algoritmos robustos de extensão de superfície permitindo modificações futuras tais como a aplicação de rascunhos, chanfros, ou edições directas. Modelador e CAD Agnóstico CGM Desnaturalização utiliza um algoritmo de reconhecimento geométrico e suporta CAD nativo e formatos que não possuem informação em árvore como STEP, IGES, etc.
