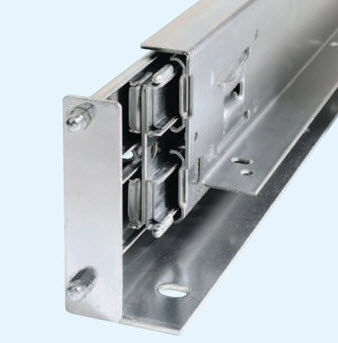

Corrediça para extração total DZ0522

telescópicade esferaspara gaveta

Avaliação da carga até 180kg • extensão 100%+ • Construção resistente • Blocos de choque para a proteção de encontro a choque e à vibração • A saia protetora impede a contaminação excessiva das trilhas da esfera • Placas de montagem em membros internos e exteriores Notas: • As avaliações da carga variam dependendo da aplicação. • Em DZ0522-1162 há umas posições adicionais da fixação no passo A • Recomendação da fixação: M6 parafusa no membro de alargamento interno, parafusos M8 no membro fixo exterior • O conjunto da corrediça é entregado • Comprimento total (TL) = comprimento +24mm da corrediça • Todas as posições da fixação devem ser usadas para conseguir a avaliação da carga máxima • O armário e a gaveta devem ser projetados minimizar toda a torsão ou deflexão da corrediça
