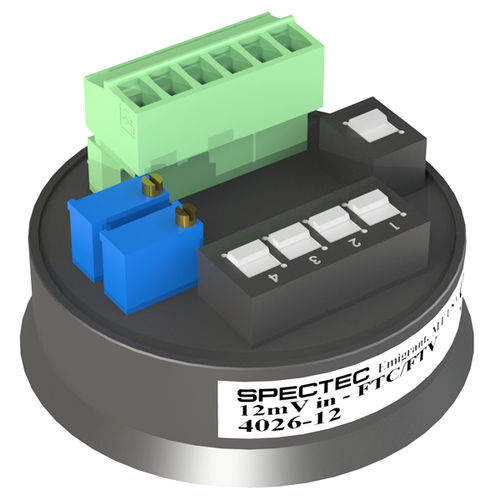

Conversor de sinal frequência/analógico 4026 series

de segurança intrínsecadigital

Os Conversores de Sinal de Frequência para Corrente e de Frequência para Tensão são utilizados para transformar a saída sinusoidal de um Sensor de Velocidade de Relutância Variável num sinal analógico de corrente ou tensão. O sinal permanecerá uma corrente ou tensão constante a um caudal específico (por exemplo, 4 mA em vazio e 20 mA no caudal máximo). Disponível em invólucros tipo puck que podem ser montados em armários eléctricos ou colocados em cotovelos e caixas de condutas. O conversor 4026 incorpora circuitos de conversão FTC e FTV (por exemplo, sinais de saída analógicos de 4-20 mA ou 0-10V) e inclui a opção de converter uma saída digital (sinal de onda quadrada). Também estão disponíveis versões intrinsecamente seguras e à prova de explosão/chama para locais perigosos. Os conversores digitais para digitais são utilizados para converter uma saída digital (sinal de onda quadrada) noutra. APLICAÇÕES - Medição de caudal - Velocidade do motor (manivela e volante) - Velocidade do transportador / processo - Retrofit de novos sistemas electrónicos para equipamentos mais antigos O conversor D/A PA 20 foi concebido para converter um sinal baseado na frequência numa tensão ou corrente linear. As configurações de entrada e saída são seleccionáveis no terreno para se adaptarem à maioria das aplicações. Os ajustes ZERO e SPAN facilitam a calibração para quase todas as gamas de medição, com pouca interação entre os ajustes. O conversor aceita a entrada de frequência de qualquer captador magnético ou fonte digital.
