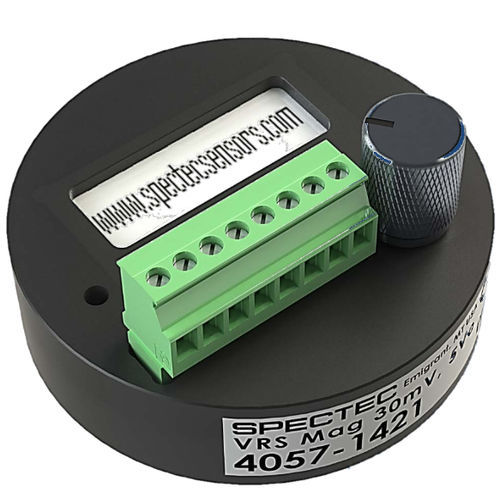

Conversor de sinal digital 4057

multifuncional

Os escaladores digitais são utilizados para aplicar um único multiplicador ou um único divisor (fator K) a um sinal baseado em frequência para ajustar a frequência. Os sinais dos sensores de relutância variável ou de corrente parasita RF podem ser aceites diretamente com as opções apropriadas. Todos os modelos aceitam um sinal digital de sensores de efeito Hall, bem como amplificadores de sinal. Uma vasta gama de valores inteiros pode ser utilizada para multiplicação ou divisão no modelo 4057. Este modelo também tem a opção de incorporar circuitos de conversão FTC e FTV (por exemplo, sinais de saída analógicos de 4-20 mA ou 0-10V) como sinal de saída. O 4057D pode multiplicar com uma gama mais pequena de valores decimais (de 0,001 a 100, até três casas decimais). Este modelo só pode produzir um sinal de saída digital. Todas as definições podem ser ajustadas e as leituras actuais visualizadas através de um ecrã LCD integrado. Disponível numa caixa tipo puck que pode ser montada em armários eléctricos ou caixas de condutas. O 4057 é um multiplicador de impulsos, divisor ou escalonador de fator K programável pelo utilizador. Pode ser incluído um conversor de saída analógica opcional, que não requer equipamento de teste externo para configuração. Os modos de saída são rapidamente seleccionados através de um ecrã LCD retroiluminado e de um botão de pressão. Estão disponíveis modelos para entradas de VRS magnéticos, RF, captadores digitais amplificados, sensores/interruptores de proximidade e outras fontes de onda quadrada. Os blocos de terminais amovíveis podem ser configurados na fábrica para montagem no painel traseiro ou no painel de controlo. A frequência de entrada pode ser multiplicada ou dividida por um número inteiro selecionável pelo utilizador. A saída analógica opcional pode fornecer um sinal de tensão ou de corrente com pontos de ajuste mínimo e máximo ajustáveis.
