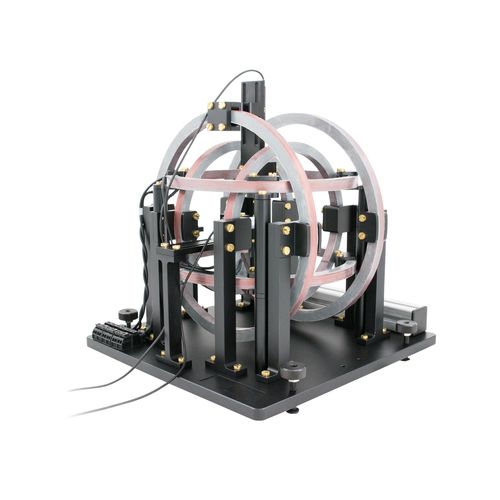

Gerador de campo magnético FDG-15

estático

Aplicação Excitação magnética tri-axial dos dispositivos em teste Gama de utilização Teste de componentes em pesquisa e desenvolvimento Possível combinação com uma câmara climática Características Gerador de fluxo magnético para qualquer direção espacial Precisão do vector do campo magnético em relação ao eixo do sensor, pelo menos ± 1° Cancelamento do campo magnético terrestre ≤ 1 μT Homogeneidade do fluxo ≤ 1 % Descrição O gerador de densidade de fluxo tipo FDG-15 é uma ferramenta confiável para gerar uma densidade de fluxo estático de até 3 mT em qualquer direção dentro do sistema de bobina. O campo magnético homogêneo tem um desvio máximo de apenas 1 por cento na dimensão especificada. O gerador de densidade do fluxo consiste em 3 bobinas ortogonais de Helmholtz. Cada bobina de Helmholtz é conectada a uma fonte de alimentação DC que gera uma corrente positiva constante. Se for necessário compensar também os menores campos magnéticos como o campo magnético terrestre, é possível gerar densidades de fluxo de menos de 1 μT. Devido ao desenho do excitador, ele pode ser colocado dentro de uma câmara climática e testado em relação aos dois parâmetros - excitação magnética e condições climáticas variáveis.
