Centro de usinagem CNC de 5 eixos VC series
verticalcom mesa fixaBT 40

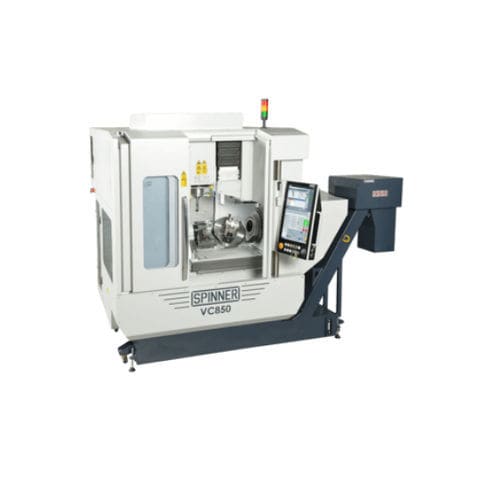

Centro de usinagem CNC de 5 eixos - VC series - SPINNER Werkzeugmaschinenfabrik GmbH - vertical / com mesa fixa / BT 40
Centro de usinagem CNC de 5 eixos - VC series - SPINNER Werkzeugmaschinenfabrik GmbH - vertical / com mesa fixa / BT 40
Centro de usinagem CNC de 5 eixos - VC series - SPINNER Werkzeugmaschinenfabrik GmbH - vertical / com mesa fixa / BT 40 - imagem - 2
Guardar nos favoritos
Comparar


Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Estrutura
com mesa fixa
Cone
BT 40, BT 50, SK40, HSK-63, SK50
Número de ferramentas
32 ferramentas, 48 ferramentas
Aplicações
para peças de grandes dimensões, para trabalhos pesados
Outras características
de alta velocidade, compacto, de alto desempenho
Curso X

815 mm, 1.650 mm
(32,09 in, 64,96 in)

Curso Y

510 mm, 820 mm
(20,08 in, 32,28 in)

Curso Z

510 mm, 820 mm
(20,08 in, 32,28 in)

Velocidade de rotação

12.000 rpm, 14.000 rpm, 15.000 rpm, 18.000 rpm
(75.398 rad.min-1, 87.965 rad.min-1, 94.248 rad.min-1, 113.097 rad.min-1)

Potência

MÍN: 10,6 kW
(14,41 hp)

MÁX: 68 kW
(92,45 hp)

Peso total

5.000 kg, 16.000 kg
(11.023,11 lb, 35.273,96 lb)

Comprimento total

2.493 mm, 3.550 mm
(98,1 in, 139,8 in)

Largura total

1.800 mm, 2.750 mm
(70,9 in, 108,3 in)

Altura total

2.420 mm, 3.200 mm
(95,3 in, 126 in)

Descrição

O nosso VC1650-5A é um centro de processamento de alta produtividade para grandes peças de fabrico com grande mesa giratória integrada na mesa da máquina e mesa fixa rígida adicional no espaço de trabalho para processamentos exigentes de 5 lados ou 5 eixos com peças de fabrico pesadas até aprox. 800x800x800 mm na mesa redonda com grande quantidade de ferramentas número de rotações mais alto do fuso até 18.000 RPM os mais recentes sistemas de controlo e acionamento com conceção de cobertura de guias patenteada, permitindo uma área de colocação extremamente pequena que é perfeitamente adequado para grandes peças de fabrico, que necessitam de uma grande quantidade de ferramentas, para ferramentas extremamente compridas e sempre que há pouco espaço de colocação disponível.
