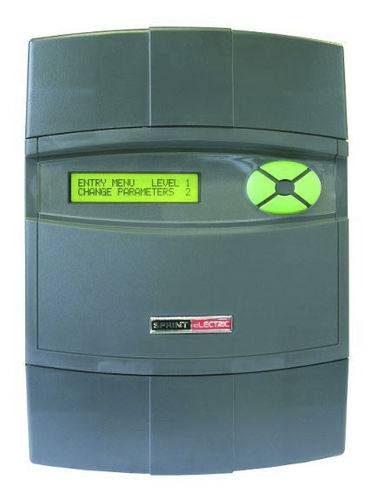

Conversor de DC de tiristor max. 690 VAC | PLXD

para motor

O PLXD é utilizado para controlar pilhas de tiristores trifásicos externos para motores CC, e possui todas as funcionalidades da gama PL/X. Está no mesmo pacote dos modelos PL/X 5 - 50. O PLXD fornece pulsos do inversor de porta para acionamento de transformadores de pulso fornecidos pelo usuário com corrente de pulso primário de até 1,5 Amp. Existem terminais para aceitar um sinal de corrente de induzido isolado gerado externamente, sinal de campo, interruptor do sensor de dissipação de calor térmico e realimentação de tensão de armadura de alta tensão. A unidade também fornece uma alimentação de +24v para os transformadores de impulsos do accionamento da porta que estão protegidos contra curto-circuitos. As seguintes configurações de pilha podem ser acionadas pelo PLXD: 1) 6 impulsos 2 Ponte de quadrante (6 tiristores), ou 2 pontes em paralelo (12 tiristores) 2) 6 impulsos 4 Quadrante regen regen ponte antiparalela (12 tiristores). Pilhas extras podem ser usadas em paralelo dentro da capacidade do acionamento do portão. Todos os terminais de controle do cliente são do tipo parafuso de encaixe. O PLXD pode ser utilizado com até 690v AC nas suas entradas de alimentação auxiliar trifásica (EL1/2/3). As pilhas externas podem ser de tensões mais altas, se necessário. As entradas de tensão de armadura podem monitorar até +/-1000 Volts DC. Existe uma ponte de campo do motor integrada com entradas de alimentação AC monofásicas independentes (EF2/3) para controlar campos até 32 Amps. A classificação de tensão de entrada de alimentação da ponte de campo interna é de 480v AC. Prevê-se o fornecimento de um sinal de realimentação de campo externo e o controle
