Indutor de ar

de potênciaopen frame

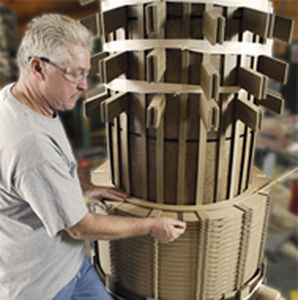

O fio de cobre e o fio de cobre de liga de prata e cobre transposto continuamente são cabos de cobre utilizados para os condutores de enrolamento em todos os transformadores de potência Waukesha®. O cabo de cobre transposto continuamente é usado para minimizar perdas e temperaturas em pontos quentes e para produzir um enrolamento mais compacto com melhor desempenho em curto-circuito. Todos os enrolamentos são circulares, do tipo concêntrico e oferecem capacidade máxima de resistência a falhas. Os enrolamentos de alta tensão, baixa tensão e terciário utilizam exclusivamente um desenho de disco contínuo ou de enrolamento helicoidal. Essa construção oferece resistência máxima e capacidade de resistência a curto-circuito, maior previsibilidade e temperaturas mais baixas no ponto quente para carregamento e sobrecarga. Os enrolamentos helicoidais e discos contínuos de múltiplos condutores são transpostos ao longo do enrolamento para minimizar as perdas de corrente circulante. Técnicas de design de última geração são usadas para fornecer resistência máxima ao impulso nos enrolamentos e para minimizar as tensões de tensão. Também é dada atenção especial ao design dos discos de extremidade de linha para controlar a distribuição de tensão de tensão. As técnicas de balanceamento ampere-torneamento são usadas para minimizar o fluxo de vazamento radial e para minimizar as forças axiais de curto-circuito. O isolamento do condutor permite a operação contínua a 65°C de aumento médio da temperatura do enrolamento e a 80°C de aumento da temperatura do ponto quente, sem redução anormal da vida útil do isolamento. As condutas de refrigeração são formadas entre os discos nos enrolamentos por espaçadores radiais de chaveta feitos de isolamento especial de placas de prensas de alta densidade. Esses espaçadores são alinhados na coluna para fornecer suporte axial para os enrolamentos e alta resistência ao curto-circuito.
