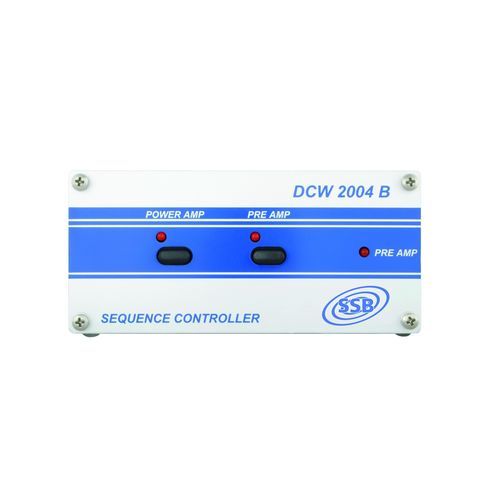

Amplificador sonoro DCW 2004 B

de áudiode comutaçãolinear

O Bias-T incl. Sequenciador, DCW 2004 B, permite um confortável acoplamento remoto dos nossos Pré-amplificadores MHP - R e SUPER - AMP através do cabo coaxial, bem como para de amplificadores lineares de alta frequência. O funcionamento sequencial do DCW 2004 B evita de forma fiável danos no pré-amplificador que podem ser causados por picos de HF durante a comutação. Oferece 3 saídas de comutação no total, que têm tempos de atraso ascendentes. Assim, não apenas amplificadores lineares, mas outros dispositivos, como transverteres, podem ser ligados com tempos definidos. O DCW 2004 B foi concebido para os amplificadores das séries MHP - R e SP. A entrada de comutação PTT do DCW 2004 B aceita um circuito contra a terra ou contra + 5 ... 12 V. O pré-amlificador e um amplificador linear (se utilizado) podem ser ligados ou desligados conforme necessário. A secção HF do DCW 2004 B oferece uma perda de inserção muito baixa e um elevado fator de blindagem blindagem. O controlo do PTT do transcetor deve ser efectuado em modos de operação analógicos (SSB, CW FM) a partir da ligação 6 do sequenciador do DCW 2004 B. O PTT deve ser controlado com um interrutor de pé. Ou então tem de cortar a linha PTT no microfone. Quando usar o programa WSJT-X, a tomada de saída PTT do transcetor deve ser ligada à ligação 3 do sequenciador DCW 2004 B. Defina o atraso TX para 0,5 seg no programa em Settings → Advanced!
