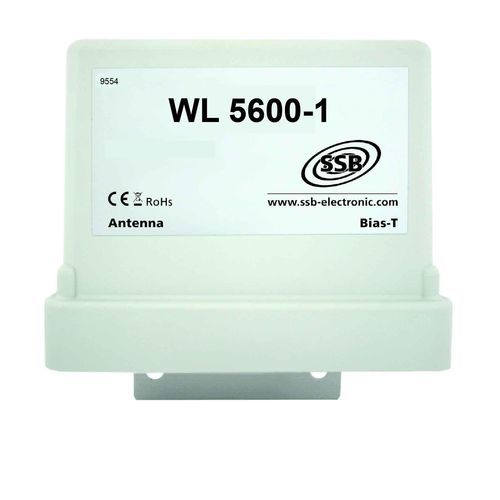

Amplificador de potência WL 5600-1

de tensãopor transmissão

O WL 5600-1 oferece uma potência de saída de 1W (CW) com um ganho de transmissão de 27dB. Um ganho de tip. 22dB é alcançado na receção. A gama de frequências estende-se por toda a gama WLAN 5 GHz (5.180GHz - 5.825GHz). A unidade é fornecida numa caixa de mastro. O TRX e o ANT estão equipados com conectores fêmea do tipo N. Não existe uma entrada separada para a tensão de alimentação. A alimentação pode ser fornecida através de um interrutor remoto, por exemplo, DCC 2,4 - 5,6 GHz (incluído na entrega). O interrutor remoto está ligado à entrada TRX e necessita de 12V - 14V. O router é ligado antes do interrutor remoto. A antena é ligada à entrada da antena. O WL5600-1 está equipado com um interrutor automático de transmissão / receção. Se a entrada TRX estiver sem energia, o dispositivo está no modo de receção. Para passar para a transmissão em segurança, a entrada deve ter uma potência de pelo menos -10 dBm. De notar ainda que a potência máxima de entrada no TRX não deve exceder 6dBm. Os efeitos de saturação dos amplificadores de receção começam a partir de -10dBm. Esta potência não deve ser excedida, caso contrário, o débito de dados pode diminuir.
