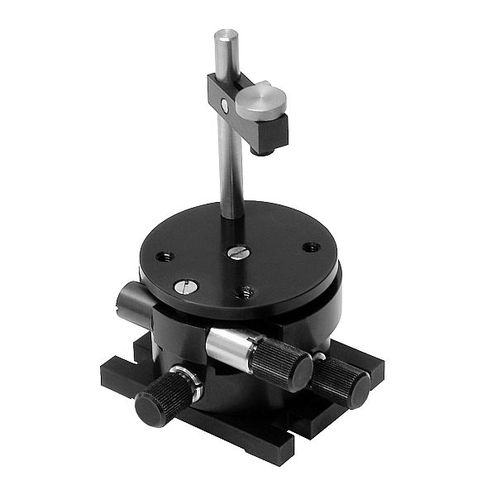

Mesa de coordenadas de inclinação 6PT110 series

com base giratóriade 1 eixo

O estágio 6PT110 da inclinação/rotação fornece dois ajustes independentes da inclinação dentro da escala de ±5° e do ajuste da rotação do em-plano de ±5°. Os parafusos da precisão fornecem uma definição de 9 arcsec na rotação e ambos inclinam planos (parafusos de ajuste M6×0.25, 3 PCes.). A braçadeira da montagem com um botão a mola do desimpedimento permite a inserção e a remoção fáceis de componentes óticos até 39 milímetros de altura e 30×30 milímetro no quadrado. O estágio é unido às tabelas através dos furos de afastamento em sua base. Os elementos principais da tabela são terminados com o aliuminium anodizado preto.
