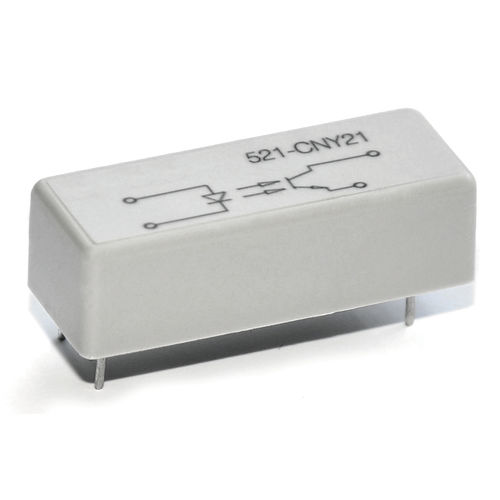

Optoacoplador 521 Series

Optoacopladores da série 521 para a separação galvânica de circuitos de segurança intrínseca, tensão de isolamento mín. 6 kVDC, CTR mín. 0,5, corte de 50 kHZ. Entrada/saída de resistência de isolamento até 10^13 Ω. Distância entre entrada e saída para os mais altos requisitos de segurança até 24,5mm. Separação galvânica e pequena capacitância de acoplamento entre o circuito de entrada e saída. A transferência de sinal analógico e digital é possível. Menores tempos de atraso de saída em relação aos relés. Longa duração devido a desgaste não mecânico. Os campos magnéticos não impactam a operação. Um foto-diodo permite tempos de ciclo muito curtos. Capaz de inverter o sinal de saída durante a transferência. Especificações Tensão de Isolamento Entrada/Saída Mín. (V DC) 6000 Relação de transferência atual lc/lf (lf = 10mA) Mín. 0.5 Tempo de Ligar/Desligar(µsec) 5.5/4.2 Tensão do colector-emissor (V DC) Máx. 70 Distância rastejante, Air Path I/O Min. (mm) 24,5 Temperatura ambiente °C -40 a 85 Aplicações Qualquer fábrica que requeira um elevado isolamento e ambientes não agressivos, instalações de processamento de gás inflamável, instalações de processamento médico onde a ESD possa ser um problema real, operações de mineração
