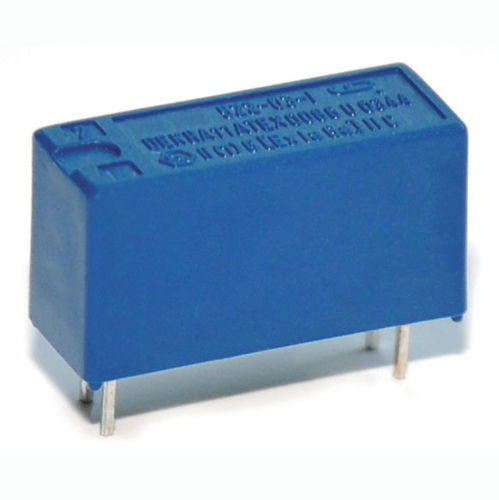

Optoacoplador ATEX 522 Series

Optoacopladores série 522 miniatura para a separação galvânica de circuitos de segurança intrínseca (EXi), tensão de isolamento mín. 4 kVDC, CTR mín. 0,5, corte 85kHZ, certificação ATEX e IECEx (18 ATEX 0017 U, KIWA 18.009 U). Entrada/saída de resistência de isolamento até 10^12 Ω. Distância entre a entrada e a saída para os mais elevados requisitos de segurança até 12 mm. Separação galvânica e menor capacitância de acoplamento entre circuito de entrada e saída. A transferência de sinal analógico e digital é possível. Pequenos tempos de atraso de saída comparados aos relés. Longa vida útil devido ao desgaste não mecânico. Os campos magnéticos não impactam a operação. Um fotodiodo permite tempos de ciclo muito curtos. Capaz de inverter o sinal de saída durante a transmissão. Especificações Tensão de isolamento Entrada/Saída Mín. (V DC) 4000 Relação de transferência de corrente lc/lf (lf = 10mA) Min. 0.5 Tempo de ligar/desligar (µsec) 3.5/2.6 Tensão colector-emissor (V DC) Máx. 32 Distância de deformação, E/S do trajeto do ar Mín. (mm) 12 Temperatura ambiente °C -40 a 85 Aplicações Qualquer fábrica que requeira ambientes de alto isolamento e não agressivos, plantas de processamento de gás inflamável, plantas de processamento médico onde a ESD possa ser um problema real, operações de mineração
