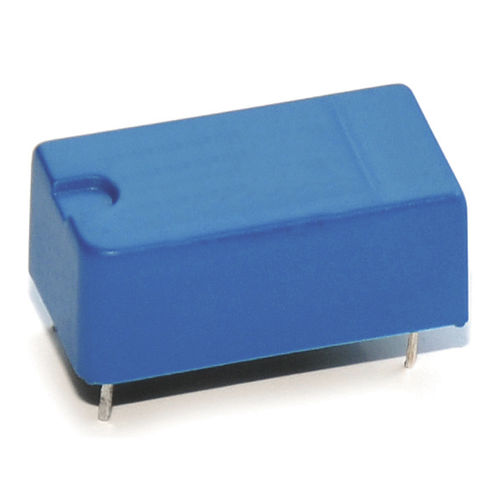

Optoacoplador 535 Series

Série 535 Optoacopladores para a separação galvânica de circuitos de segurança intrínseca (EXi), tensão de isolamento min. 4 kVDC, CTR min. 3.0, corte 2kHZ, Certificado ATEX & IECEx (18 ATEX 0017 U, KIWA 18.009 U). Entrada/saída de resistência de isolamento até 10^13 Ω. Distância entre entrada e saída para requisitos de segurança mais elevados, até 14,5 mm. Separação galvânica e pequena capacitância de acoplamento entre o circuito de entrada e saída. A transferência de sinal analógico e digital é possível. Menores tempos de atraso de saída em relação aos relés. Longa duração devido a desgaste não mecânico. Os campos magnéticos não impactam a operação. Um foto-diodo permite tempos de ciclo muito curtos. Capaz de inverter o sinal de saída durante a transferência. Especificações Isolamento Voltagem Entrada/Saída Mín. (V DC) 4000 Relação de transferência atual lc/lf (lf = 10mA) Mín. 3 Tempo de Ligar/Desligar(µsec) 19.5/212 Tensão do colector-emissor (V DC) Máx. 32 Distância rastejante, Air Path I/O Min. (mm) 14,5 Temperatura ambiente °C -40 a 85 Aplicações Qualquer fábrica que requeira um elevado isolamento e ambientes não agressivos, instalações de processamento de gás inflamável, instalações de processamento médico onde a ESD possa ser um problema real, operações de mineração
