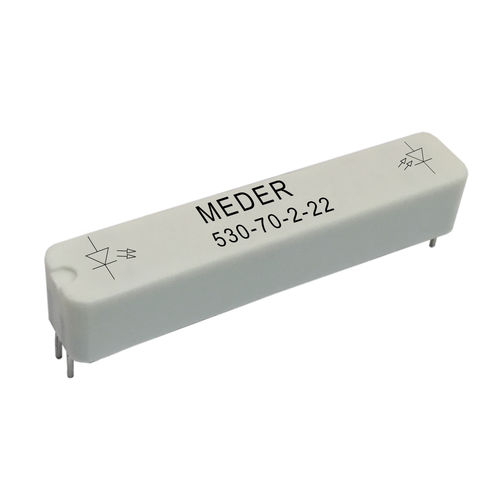

Optoacoplador 530-70 Series

Optoacopladores da série 530-70 para a separação galvânica de circuitos de segurança intrínseca, tensão de isolamento mín. 22kVDC, CTR mín. 0,8%, corte de 100kHZ. Entrada/saída de resistência de isolamento até 10^12 Ω. Distância entre entrada e saída para os mais altos requisitos de segurança min. 39mm. Separação galvânica e pequena capacitância de acoplamento entre o circuito de entrada e saída. A transferência de sinal analógico e digital é possível. Menores tempos de atraso de saída em relação aos relés. Longa duração devido a desgaste não mecânico. Os campos magnéticos não impactam a operação. Um foto-diodo permite tempos de ciclo muito curtos. Capaz de inverter o sinal de saída durante a transferência. Especificações Isolamento Voltagem Entrada/Saída Mín. (VDC)22,000 Relação de transferência atual lc/lf (lf = 10mA) Min.0.8% Frequência de corte100kHz Tempo de ligar/ desligar(µsec)5.5 / 4.2 Tensão do colector-emissor (VDC) Max.32 Distância rastejante, Air Path I/O Min. (mm)39 Temperatura ambiente °C-40 - 85 Aplicações Qualquer fábrica que requeira um elevado isolamento e ambientes não agressivos, instalações de processamento de gás inflamável, instalações de processamento médico onde a ESD possa ser um problema real, operações de mineração
