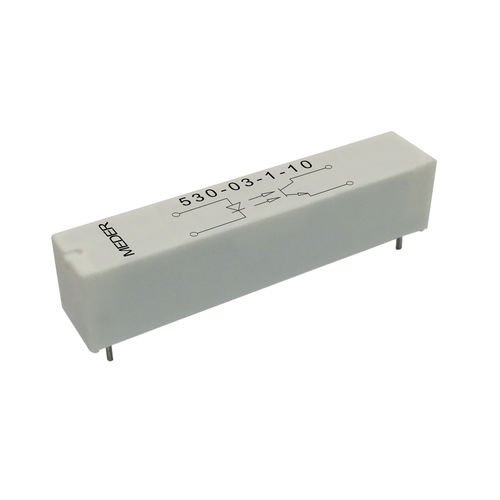

Optoacoplador 530-03 Series

Optoacopladores da série 530-03 para a separação galvânica de circuitos de segurança intrínseca, tensão de isolamento até 20 kVDC, CTR min. 0,5 (50%), corte de 50 kHZ. Entrada/saída de resistência de isolamento até 10^12 Ω. Distância entre entrada e saída para os mais altos requisitos de segurança min. 34mm. Separação galvânica e pequena capacitância de acoplamento entre o circuito de entrada e saída. A transferência de sinal analógico e digital é possível. Menores tempos de atraso de saída em relação aos relés. Longa duração devido a desgaste não mecânico. Os campos magnéticos não impactam a operação. Um foto-diodo permite tempos de ciclo muito curtos. Capaz de inverter o sinal de saída durante a transferência. Especificações Entrada/saída de tensão de isolamento até (VDC) 20.000 Relação de transferência atual lc/lf (lf = 10mA) Mín. 0.5 Frequência de corte 50 kHz Tempo de ligar/ desligar(µsec) 5.5 / 4.2 Tensão do colector-emissor (VDC) Máx. 32 Distância rastejante, Air Path I/O Min. (mm) 34 Temperatura ambiente °C -40 - 85 Aplicações Qualquer fábrica que requeira um elevado isolamento e ambientes não agressivos, instalações de processamento de gás inflamável, instalações de processamento médico onde a ESD possa ser um problema real, operações de mineração
