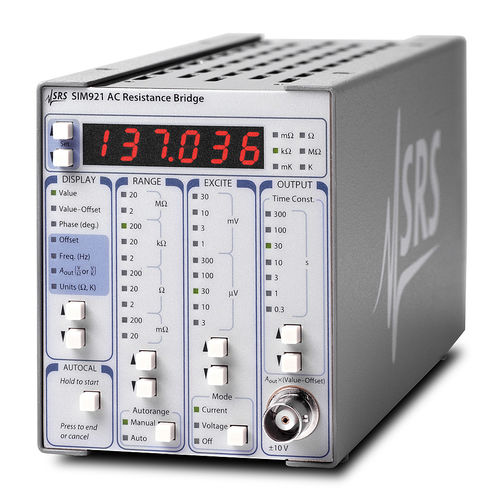

Ohmímetro digital SIM921

de bancada4 terminais

A ponte de resistência CA SIM921 é um instrumento de precisão e de baixo ruído concebido para aplicações de termometria criogénica. Com uma potência de excitação inferior a 100 aW, os termístores e outras amostras resistivas podem ser medidos a temperaturas inferiores a 50 mK com erros de auto-aquecimento negligenciáveis. Medição da resistência O SIM921 mede a resistência utilizando um circuito de quatro fios, eliminando o efeito direto da resistência do cabo no resultado. Os campos electromagnéticos térmicos e os desvios do amplificador são evitados através da utilização de uma fonte de corrente de excitação CA. A frequência de excitação pode ser ajustada de 2 Hz a 60 Hz, a partir do painel frontal ou através da interface do computador. Esta flexibilidade permite ao utilizador operar a uma sub-harmónica síncrona da frequência da linha de alimentação (como 15 Hz/12,5 Hz) ou a uma frequência incomensurável, dependendo dos requisitos. É possível utilizar vários SIM921s a frequências diferentes na mesma instalação experimental sem correr o risco de crosstalk na banda. Além disso, para medições de impedâncias muito elevadas, a frequência variável permite sondar quaisquer efeitos capacitivos no resultado da resistência. As excitações são sinusoidais, eliminando o conteúdo harmónico de alta frequência associado às excitações de onda quadrada. A determinação real da resistência é conseguida de forma ratiométrica, passando a corrente de excitação selecionada através de uma resistência de referência interna de elevada estabilidade, bem como através do dispositivo de medição do utilizador. Está disponível um autocal interno para calibrar os dois braços da leitura do rácio para uma maior precisão.
