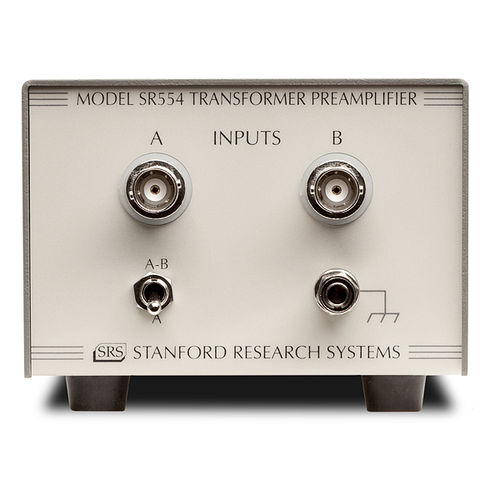

Pré-amplificador de tensão SR554

de bancadade baixo ruído

O SR554 é um pré-amplificador de baixo ruído, acoplado a transformador, otimizado para impedâncias de fonte entre 0,05 Ω e 1 kΩ. Com um ruído de entrada de apenas 0,1 nV/√Hz, o SR554 pode ser usado em uma ampla gama de aplicações de baixo ruído. É o pré-amplificador ideal para aplicações de detecção síncrona de baixa temperatura onde o isolamento entre a amostra experimental e o amplificador lock-in é crítico. O SR554 é um pré-amplificador de baixo ruído, acoplado a um transformador, optimizado para impedâncias de fonte entre 0,05 Ω e 1 kΩ. Com um ruído de entrada de apenas 0,1 nV/√Hz, o SR554 pode ser usado em uma ampla gama de aplicações de baixo ruído. É o pré-amplificador ideal para aplicações de detecção síncrona de baixa temperatura onde o isolamento entre a amostra experimental e o amplificador lock-in é crítico. O SR554 pode funcionar num de dois modos. No modo "bypassado", o instrumento é simplesmente um transformador passivo com uma relação de espiras de 100, fornecendo um ganho de tensão global de 100. No modo "não bypassado", um amplificador adicional com um ganho de 5 é adicionado, aumentando o ganho para 500 e fornecendo uma saída de baixa impedância (<1 Ω). No modo "bypassed", o SR554 não necessita de alimentação externa. Ao usar o amplificador de saída, é necessário fornecer ±20 VCC. O conector do pré-amplificador nos SRS lock-ins pode ser usado para alimentar o SR554.
