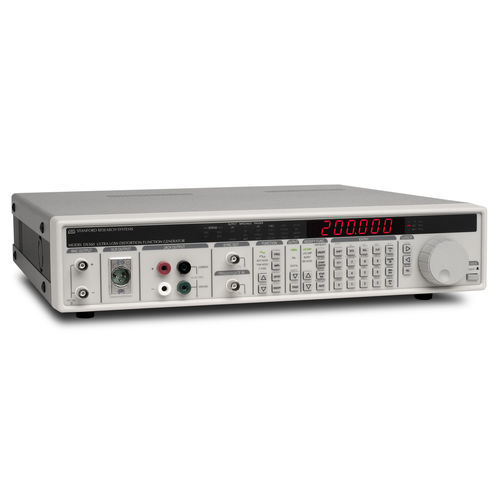

Gerador de funções DS360

de forma de onda arbitrária

O desempenho de uma fonte analógica de baixa distorção e a precisão da síntese digital direta (DDS) estão combinados no DS360. Com uma distorção harmónica total (THD) inferior a 0,001%, uma precisão de frequência de 25 ppm e uma vasta gama de funcionalidades, incluindo varrimentos e explosões, o DS360 é a fonte ideal para aplicações de frequência de áudio. Distorção ultra-baixa Ao contrário dos osciladores RC convencionais, o DS360 utiliza processamento de sinal digital e um conversor D/A de precisão de 20 bits para proporcionar uma distorção superior a -100 dB na gama de frequências de áudio. Com a sua arquitetura DDS, o DS360 tem as características e a flexibilidade de um gerador de funções sintetizadas contemporâneo. A blindagem cuidadosa e a disposição da placa mantêm o ruído de saída no mínimo, tornando o DS360 o instrumento de eleição para investigação e desenvolvimento de áudio, fabrico e testes automatizados. Estabilidade de frequência As fontes analógicas de baixa distorção têm especificações THD impressionantes, mas sofrem com a fraca precisão e resolução de frequência. O DS360 oferece uma precisão de frequência de 0,0025 % em toda a sua gama de frequências. Tem uma resolução de frequência de 6 dígitos de 1 mHz a 200 kHz e uma estabilidade de frequência constante de 25 ppm. É possível marcar 123.456 Hz a partir do painel frontal e fazer com que isso signifique alguma coisa! Formas de onda O DS360 gera ondas sinusoidais e ondas quadradas limpas, bem como um sinal de dois tons para testes IMD. O sinal de dois tons é definido como duas ondas sinusoidais, ou uma onda sinusoidal e uma onda quadrada. Tanto a frequência como a amplitude são definidas de forma independente para as duas ondas, permitindo a geração de formatos de dois tons padrão como SMPTE, DIM e CCIF.
