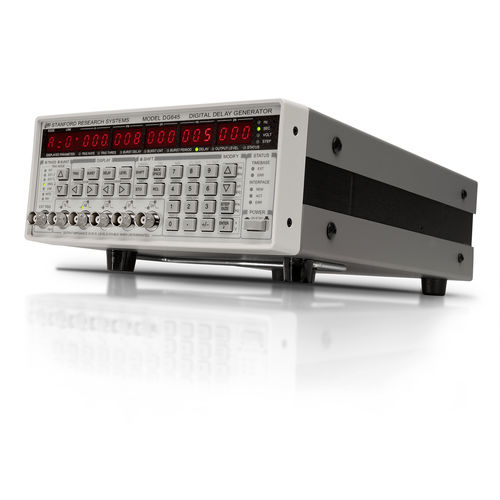

Gerador de atraso DG645

de impulsosprogramáveldigitais

O DG645 é um gerador de impulsos/retardos digitais versátil que fornece impulsos definidos com precisão a taxas de repetição de até 10 MHz. O instrumento oferece várias melhorias em relação a designs mais antigos - baixo jitter, maior precisão, taxas de disparo mais rápidas e mais saídas. O DG645 também possui interfaces Ethernet, GPIB e RS-232 para controle do computador ou da rede do instrumento. Temporização do Gerador de Atraso Todos os geradores de atraso digital medem intervalos de tempo contando ciclos de um relógio rápido (normalmente 100 MHz). A maioria dos geradores de atraso digital também tem pequenos atrasos analógicos programáveis para alcançar intervalos de tempo com resolução mais fina do que o período do relógio. Infelizmente, um ciclo de indeterminação de tempo (normalmente 10 ns) pode ocorrer se o disparo não estiver em fase com o relógio. O DG645 elimina a indeterminação temporal ao medir a temporização dos disparos em relação ao relógio interno e ao compensar os atrasos analógicos. Esta abordagem reduz o jitter em cerca de 100× e permite que o gerador de taxa interna funcione a qualquer taxa - não apenas um sub-múltiplo da frequência do relógio. Acionando O DG645 tem muitos modos de disparo. Um gerador de taxa interna, com menos de 100 ps de jitter período, pode ser ajustado de 100 µHz a 10 MHz com resolução de 1 µHz. Uma entrada externa de disparo, com limiar e inclinação ajustáveis, pode disparar um ciclo de tempo, uma explosão de ciclos, ou um único disparo. Um disparo único pode ser disparado com um toque de tecla. Um gatilho de linha opera em sincronia com a rede CA. Uma entrada de inibição de disparo do painel traseiro pode desativar o disparo ou qualquer uma das saídas de pulso durante um ciclo de cronometragem.
