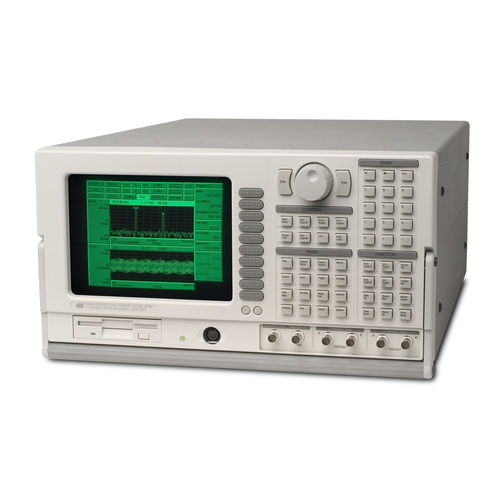

Analisador de sinal SR780

para rede elétricade espectrode bancada

O analisador de sinais dinâmicos SR780 combina alto desempenho e baixo custo num pacote completo. Oferece FFTs de canal duplo de 102,4 kHz com gama dinâmica de 90 dB, medições de seno varrido, análise de oitava padrão ANSI, ecrãs em cascata e captura de transientes por menos de metade do custo de outros analisadores equipados de forma semelhante. Análise de espectro O SR780 oferece um verdadeiro desempenho de FFT de dois canais e 102,4 kHz. O seu rápido processador DSP de ponto flutuante de 32 bits proporciona ao SR780 uma taxa em tempo real de 102,4 kHz com ambos os canais seleccionados. Dois ADCs de precisão de 16 bits fornecem uma gama dinâmica de 90 dB no modo FFT. A análise seleccionável de 100 a 800 linhas optimiza a resolução de tempo e frequência, e pode fazer zoom em qualquer parte da gama de 102,4 kHz com uma amplitude de frequência até 191 mHz. FFTs de banda estreita e larga A arquitectura única do SR780 permite que os dois ecrãs funcionem de forma independente. Pode escolher intervalos de frequência separados, frequências iniciais, número de linhas FFT ou modos de cálculo da média para cada ecrã. Assim, é fácil olhar para um ecrã de banda larga e fazer zoom numa característica específica em simultâneo. O SR780 permite-lhe seleccionar entre duas taxas de amostragem: 256 kHz ou 262 kHz, pelo que os intervalos de frequência são apresentados numa sequência binária (102,4 kHz, 51,2 kHz,...) ou decimal (100 kHz, 50 kHz, 25 kHz,...), dependendo dos seus requisitos. Cálculo flexível da média São fornecidas várias opções de cálculo da média. O cálculo da média RMS reduz as flutuações do sinal, enquanto o cálculo da média vectorial minimiza o ruído dos sinais síncronos. Pode escolher um cálculo de média linear (cálculo de média estável) para sinais fixos ou um cálculo de média exponencial para seguir características de deriva.
