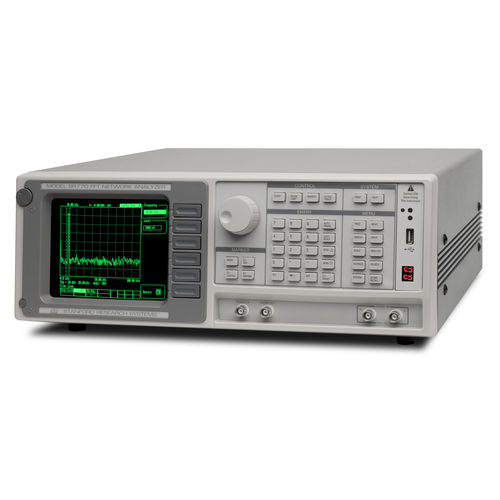

Analisador para rede elétrica SR770

de sinalde espectrode ruído

O SR770 é um analisador de espectro FFT de 100 kHz de canal único com uma gama dinâmica de 90 dB e uma largura de banda em tempo real de 100 kHz. Além disso, inclui uma fonte de baixa distorção que permite medir as funções de transferência de sistemas electrónicos e mecânicos. A velocidade e a gama dinâmica destes instrumentos, juntamente com a sua flexibilidade e muitos modos de análise, fazem deles a escolha ideal para uma variedade de aplicações, incluindo acústica, vibração, medição de ruído e utilização electrónica geral. Gama dinâmica elevada O SR770 tem uma gama dinâmica de 90 B. Isto significa que, para um sinal de entrada de escala completa, os instrumentos não têm respostas espúrias superiores a -90 dBc (1 parte em 30.000). Mesmo sinais tão pequenos como -114 dBc (1 parte em 500.000) podem ser observados utilizando o cálculo da média. O baixo ruído frontal e a baixa distorção harmónica do SR770 permitem ver sinais que estariam enterrados no ruído de outros analisadores. Processamento poderoso O SR770 utiliza um par de processadores de sinal digital (DSPs) de alta velocidade e 24 bits para filtrar, heterodinamizar e transformar dados amostrados a partir do seu conversor analógico-digital de 16 bits. Esta capacidade de computação permite que os analisadores funcionem com uma largura de banda em tempo real de 100 kHz. Por outras palavras, o SR770 processa o sinal de entrada sem tempo morto. As suas medições serão efectuadas em apenas um décimo do tempo de outros analisadores, que normalmente têm uma largura de banda em tempo real de cerca de 10 kHz. Fácil de usar O SR770 é fácil de usar. A interface simples, orientada por menus, agrupa logicamente as funções relacionadas do instrumento. A ajuda sensível ao contexto está disponível para todas as teclas e menus.
