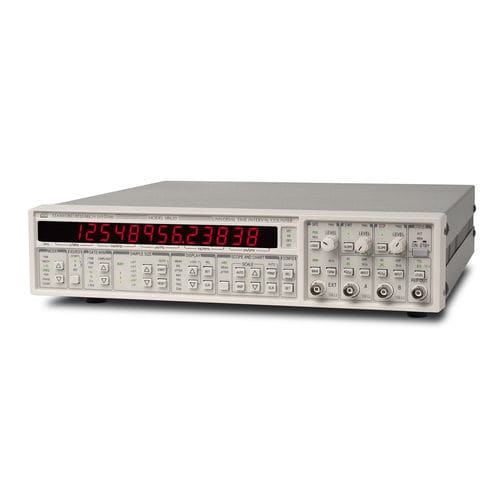

Frequencímetro digital SR620

para trilho DINperiodímetro

O contador de intervalos de tempo SR620 realiza praticamente todas as medições de tempo e frequência necessárias num laboratório ou num ambiente ATE. A resolução de temporização de disparo único e o baixo jitter do instrumento fazem dele o contador de eleição para quase todas as aplicações. Medições do SR620 O SR620 mede intervalos de tempo, frequência, largura de pulso, tempo de subida e descida, período, fase e eventos. Os intervalos de tempo são medidos com resolução de 25 ps rms, tornando o SR620 um dos contadores de maior resolução disponíveis. A frequência é medida de 0,001 Hz a 1,3 GHz, e é fornecida uma escolha de portas que varia de 1 período a 500 segundos. O SR620 fornece até 11 dígitos de resolução de frequência num segundo, tornando-o adequado para aplicações de medição que vão desde o jitter de curto prazo do loop de fase bloqueada até ao desvio de longo prazo de relógios atómicos. Todos os modos de medição são suportados por uma grande variedade de opções flexíveis de arming e triggering. Histogramas e gráficos de faixas Ao contrário dos contadores convencionais que apenas têm ecrãs numéricos, o SR620 fornece ecrãs gráficos em tempo real dos resultados de medição. Os dados gráficos estão disponíveis em três formatos: um histograma que mostra a distribuição de valores dentro de um conjunto de medições, um gráfico de faixas de valores médios de medições sucessivas ou um gráfico de faixas de valores de jitter (desvio padrão ou variância de Allan) de medições sucessivas. Podem ser visualizados até 250 pontos do gráfico de faixas, ou posições do histograma. Tanto os histogramas como os gráficos de tiras podem ser visualizados em qualquer osciloscópio com uma entrada de eixo X (ver imagens), ou podem ser plotados numa plotter compatível com HP-GL ou numa impressora matricial.
