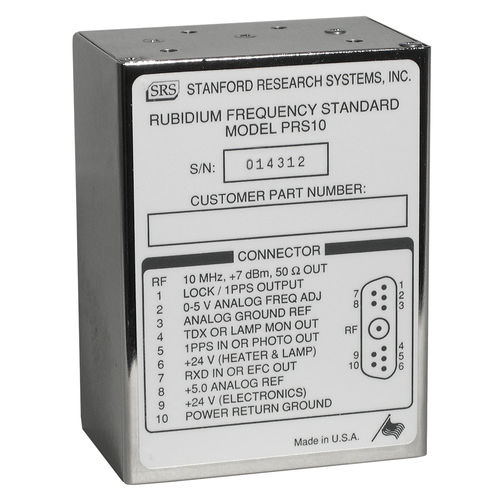

Oscilador de quartzo PRS10

eletrônicocom conectorde rubídio

O PRS10 é um oscilador de cristal ultra-baixo, 10 MHz, com um oscilador de cristal de rubídio disciplinado. O dispositivo preenche uma variedade de requisitos de comunicação, sincronização e instrumentação. O ruído de fase da saída de 10 MHz é suficientemente baixo para ser usado como fonte de referência para sintetizadores. A estabilidade a curto prazo da unidade e os baixos coeficientes ambientais fazem dela um componente ideal para a sincronização da rede. A sua baixa taxa de envelhecimento faz dele uma excelente base de tempo para medições precisas de frequência. O PRS10 pode marcar um tempo de entrada externo de 1 pps com resolução de 1 ns. Estes valores podem ser reportados via RS-232, ou usados para bloquear a unidade para uma referência externa (como o GPS) com constantes de tempo de várias horas. Esta característica pode proporcionar um desempenho Stratum 1 a um custo muito baixo. O PRS10 estabelece um novo nível de características e desempenho nos padrões de frequência atómica. Seu design proporciona o menor ruído de fase, maior versatilidade e o caminho mais fácil para a integração do sistema de qualquer padrão de freqüência de rubídio disponível. Todos os padrões comerciais de freqüência de rubídio operam disciplinando um oscilador de cristal para a transição hiperfina em 6.834.682.612 GHz em rubídio. A quantidade de luz de uma lâmpada de descarga de rubídio que chega a um fotodetector através de uma célula de ressonância irá cair cerca de 0,1% quando o vapor de rubídio na célula de ressonância é exposto à energia de microondas perto da frequência de transição. O oscilador do cristal é estabilizado à transição de rubídio detectando o mergulho da luz enquanto varre um sintetizador de freqüência de RF (referenciado ao cristal) através da freqüência de transição.
