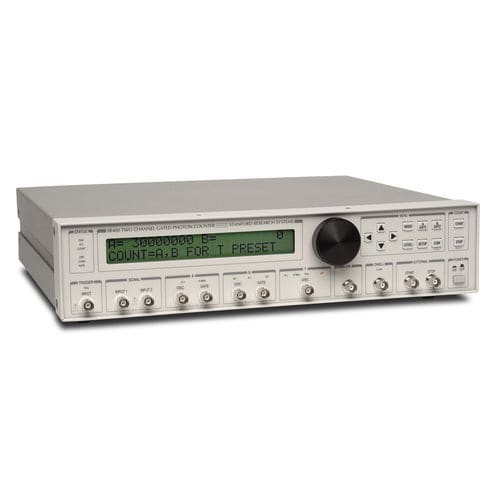

Contador de fotões SR400

bináriodigitaleletrônico

O contador de fotões de canal duplo SR400 oferece uma abordagem conveniente e integrada à contagem de fotões que evita a complexidade e os custos dos sistemas de contagem mais antigos. Já não é necessário misturar e combinar amplificadores, discriminadores, geradores de porta e contadores. O SR400 combina todos estes módulos num único instrumento integrado, controlado por microprocessador. Tarefas de medição complexas, tais como subtracção de fundo, detecção síncrona, compensação de fonte e correcção de empilhamento, podem ser facilmente executadas com o SR400. Contadores O SR400 tem dois canais independentes que podem contar a taxas até 200 MHz. Diferentes modos de contagem permitem-lhe contar durante um período de tempo fixo, até que um determinado número de contagens tenha sido recebido, ou durante um número fixo de disparos. Cada canal de contagem tem o seu próprio gerador de portas, fornecendo portas de contagem tão curtas como 5 ns ou tão longas como 1 s. As portas podem ser definidas numa posição fixa relativamente ao sinal de disparo, ou digitalizadas para medir tempos de vida ou recuperar formas de onda variáveis no tempo. As entradas reais para os contadores podem ser vistas como impulsos de nível NIM a partir das saídas do discriminador no painel frontal. Os impulsos discriminados são negativos, indo de 0 a -0,7 V. As saídas DISC são muito úteis para ajustar os limiares do discriminador ou a temporização da porta. Diagrama de blocos do SR400 Entradas de sinal e discriminadores Ambas as entradas de sinal analógico (A e B) são terminadas internamente em 50 Ω. As entradas aceitam sinais entre ±300 mV e são protegidas a ±5 VDC. Cada entrada é seguida por um amplificador de DC a 300 MHz, permitindo a detecção de impulsos tão pequenos como 10 mV. Se for necessária uma sensibilidade adicional
