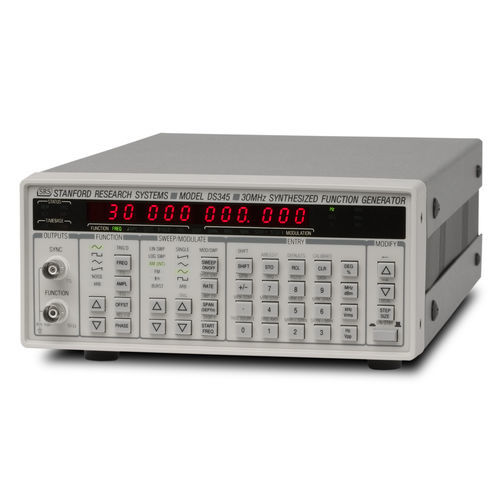

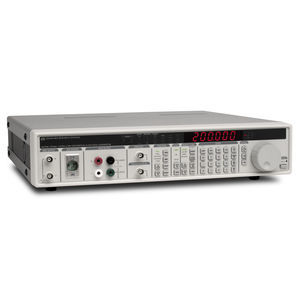

Gerador de funções DS345

com modo de varrimento por síntese direta de freqüência

O gerador de funções DS345 é um gerador de funções sintetizadas de 30 MHz completo que utiliza uma arquitetura inovadora de síntese digital direta (DDS). Gera muitas formas de onda padrão com excelente resolução de frequência (1 µHz) e possui recursos versáteis de modulação, incluindo AM, FM, Burst, PM e varreduras de frequência. Também gera formas de onda arbitrárias com uma taxa de atualização rápida de 40 Msample/s. Funções e saídas O DS345 gera ondas sinusoidais e ondas quadradas com frequências até 30,2 MHz, e formas de onda triangulares e de rampa até 100 kHz. A resolução de frequência para todas as funções é de 1 µHz. Para além das formas de onda padrão, a unidade também fornece uma fonte de ruído branco de banda larga (10 MHz). Tanto a saída de função como uma saída TTL SYNC estão disponíveis através de conectores BNC flutuantes no painel frontal. Ambas as saídas têm impedâncias de saída de 50 Ω e podem ser flutuadas até ±40 V relativamente à terra. A amplitude de todas as saídas de função é ajustável de 10 mVpp a 10 Vpp com resolução de 3 dígitos, e pode ser apresentada em Vp, Vpp, Vrms ou dBm. Além disso, podem ser seleccionados níveis de saída TTL e ECL padrão. O painel traseiro dispõe de conectores adicionais úteis. Uma entrada de disparo é utilizada para disparar formas de onda arbitrárias, padrões de modulação, varrimentos e rajadas, enquanto uma saída de disparo TTL é fornecida para permitir a sincronização de dispositivos externos com varrimentos e rajadas. Uma saída de varrimento gera uma rampa de 0 V a 10 V sincronizada com varrimentos de frequência. As saídas de marcador de varrimento permitem que partes específicas de um varrimento de frequência sejam realçadas num osciloscópio.
