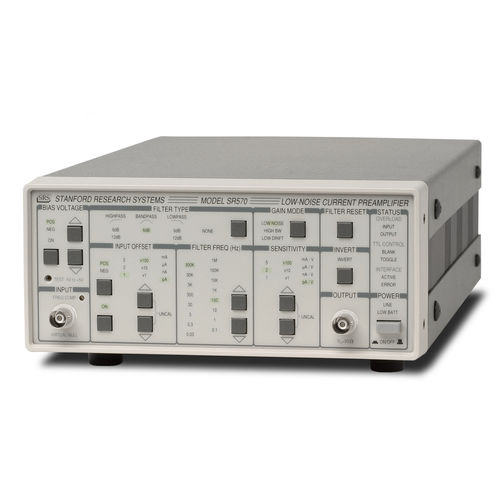

Pré-amplificador de corrente SR570

de bancadade baixo ruído

O SR570 é um pré-amplificador de corrente de baixo ruído capaz de ganhos de corrente tão elevados como 1 pA/V. O ganho e a largura de banda elevados, o baixo ruído e muitas características convenientes tornam o SR570 ideal para uma variedade de medições fotónicas, de baixa temperatura e outras. Ganho O SR570 tem definições de sensibilidade de 1 pA/V a 1 mA/V que podem ser seleccionadas numa sequência de 1-2-5. Também é fornecido um ajuste de ganho vernier que permite seleccionar qualquer sensibilidade intermédia. O ganho pode ser atribuído a vários estágios do amplificador para optimizar o desempenho do instrumento. O modo de baixo ruído coloca o ganho na extremidade frontal do amplificador para obter o melhor desempenho de ruído. O modo de largura de banda elevada atribui ganho às fases posteriores do amplificador para melhorar a resposta de frequência da extremidade frontal. No modo de baixa deriva, o amplificador de entrada é substituído por um amplificador operacional de corrente de entrada muito baixa, reduzindo a deriva DC do instrumento até um factor 1000. Diagrama de blocos Filtros O SR570 contém dois filtros RC de primeira ordem cuja frequência de corte e tipo podem ser configurados a partir do painel frontal. Juntos, os filtros podem ser configurados como um filtro passa-baixo ou passa-alto com rolloff de 6 ou 12 dB/oct, ou como um filtro passa-banda com rolloff de 6 dB/oct. As frequências de corte são ajustáveis de 0,03 Hz a 1 MHz numa sequência de 1-3-10. Está incluído um botão de reposição do filtro para encurtar o tempo de recuperação de sobrecarga do instrumento quando são utilizadas constantes de tempo de filtro longas. Desvio de entrada e polarização CC É fornecido um ajuste da corrente de desvio de entrada para suprimir quaisquer correntes de fundo DC indesejadas. As correntes de desvio podem ser especificadas de ±1 pA a ±1 mA em incrementos de aproximadamente 0,1 %
