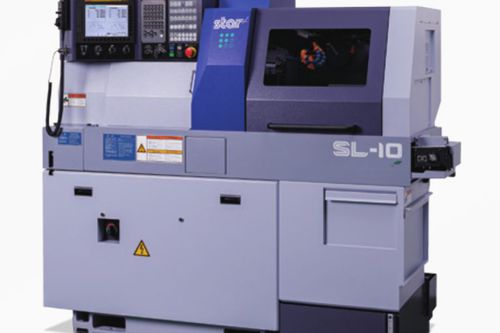

Torno tipo suíço CNC SL-10
multifusopara produção de peças pequenaspara furação

torno tipo suíço CNC
torno tipo suíço CNC
Guardar nos favoritos
Comparar


Características

Tipo de acionamento
CNC
Número de eixos-árvore
multifuso
Aplicações
para furação, para produção de peças pequenas
Outras características
compacto, com eixo Y
Função combinada
furação, de roscagem
Diâmetro

10 mm
(0,39 in)

Velocidade de rotação

12.000 rpm, 15.000 rpm, 18.000 rpm
(75.398,224 rad.min-1, 94.247,78 rad.min-1, 113.097,336 rad.min-1)

Avanço rápido no eixo X

35 m/min

Avanço rápido no eixo Z

15 m/min

Potência nominal

1 kW, 1,2 kW, 3,7 kW, 5,5 kW
(1,4 hp, 1,6 hp, 5 hp, 7,5 hp)

Capacid. tanque do fluido de corte

109 l
(29 gal)

Comprimento total

795 mm
(31 in)

Largura total

1.865 mm
(73 in)

Altura total

1.815 mm
(71 in)

Peso

1.600 kg
(3.527 lb)

Descrição

A SL-10 é um projeto de última geração desenvolvido para satisfazer os requisitos de maquinação de pequeno diâmetro, oferecendo capacidades de maquinação eficientes num espaço compacto. Esta tecnologia avançada condensada responde às necessidades actuais através dos novos desenvolvimentos de design. A flexibilidade de uma unidade de perfuração cruzada de 5 fusos do tipo cartucho combinada com a unidade de trabalho posterior de 6 fusos com controlo do eixo Y oferece uma variedade de funções de multiprocessamento. Simultaneamente, o fuso principal dinâmico e as ferramentas motorizadas mais rápidas são adequadas para a maquinação de componentes de menor diâmetro. Acessórios e funções standard Painel de operação Ecrã LCD a cores de 10,4 polegadas Unidade pneumática Detetor de nível de líquido de refrigeração Unidade de lubrificação centralizada automática Sistema de interbloqueio da porta Controlo de contorno Cs (Principal/Sub) Unidade de fixação do fuso (Principal/Sub) Unidade de bucha de guia giratória Unidade de acionamento para bucha guia giratória Purga de ar para bucha guia giratória Pinça principal/sub suporte de ferramentas de 6 estações (8mm ou 10mm) suporte de manga de 4 fusos unidade de furação cruzada de 5 fusos Detetor de ferramentas de corte partidas Fixação de trabalho posterior Unidade de 6 fusos para trás Unidade de acionamento para acionamento motorizado (unidade de retrocesso de 6 fusos) Unidade de purga de ar do sub-fuso Unidade de sopro de ar do sub-eixo Detetor de ejeção de peças Luz de trabalho Disjuntor de fugas Acessórios opcionais e funções Gerador manual de impulsos Detetor de fluxo de líquido de refrigeração Válvula de controlo Transportador de peças Recetáculo de peças na máquina Tampa do cárter de óleo Separador de água Filtro de névoa de óleo Baliza Tubo interno do eixo principal Unidade de bucha de guia mágica rotativa Ejetor de peças (tipo mola) Ejetor de peças (tipo cilindro de ar) Ejetor de peças com tubo guia Sistema de separação de produtos, tipo A Unidade de refrigeração (2,5MPa/0,7MPa) Cabo de sinal da unidade de refrigeração Cabo de alimentação da unidade de refrigeração

---
