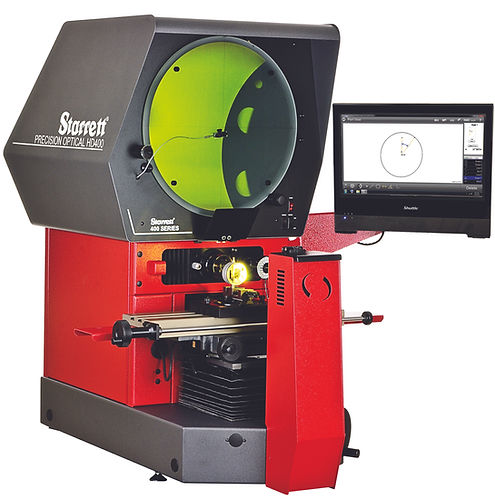

Projetor de perfil de bancada HD400

horizontaldigital

O HD400 é um comparador ótico de lente dupla que oferece uma montagem de duas lentes que permite a comutação instantânea entre duas lentes de ampliação ou um adaptador de câmara de vídeo. O HD400 está equipado de série com uma mesa de trabalho com um curso de 16" (400 mm). A deteção automática de arestas opcional ou a deteção de arestas por vídeo elimina a subjetividade do operador na localização das arestas das peças a medir. Um sistema de montagem de lentes tipo baioneta aceita uma escolha de seis lentes intercambiáveis, bem como os nossos sistemas de câmara de vídeo de ampliação telecêntrica fixa OV2 Zoom ou TOV2. A plataforma motorizada, os controlos CNC totalmente automáticos e o compartimento da lâmpada basculante são características opcionais. - Plataforma de trabalho com deslocação X-Y de 16" x 6" (400 mm x 150 mm) - Construção totalmente em metal com placa de ferramentas de estágio anodizada - Ecrã de 16" (400mm) de diâmetro - Sistema de montagem de lente dupla - Condensador de colimação com filtro amarelo/verde e provisão para montar outros acessórios - Codificador linear (escala de vidro) com resolução de 20μin (0,5μm) nos eixos X e Y - Perfil de LED e iluminação de superfície - Iluminação de superfície por fibra ótica duplex flexível totalmente retrátil - Transferidor digital para medições precisas de ângulos (resolução de 1') através da leitura do eixo Q - Ajuste da hélice para uma inspeção precisa da forma da rosca - Disponível com o software de medição MetLogix™ M1 tablet, M2 ou M3 com ecrã tátil baseado em PC ou com o sistema de leitura digital Mx-Series - Ajuste fino em todos os eixos - Mecanismo de libertação rápida no eixo X - Seis lentes de ampliação fixas intermutáveis, incluindo 10x, 20x, 25x, 31,25x, 50x e 100x - Deteção automática de bordos ópticos - Deteção automática de arestas em vídeo (disponível apenas com câmaras de vídeo OV2 ou TOV2 e software M3)
