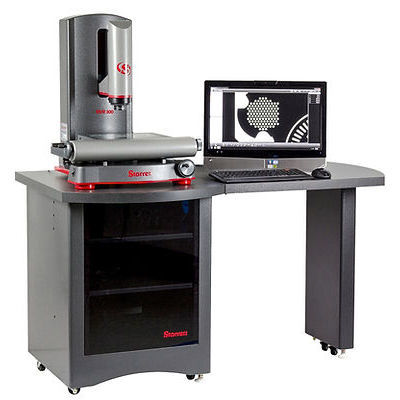

Sistema de medição de visão industrial MVR 300

do campo de visão (FOV)mediante câmerade vídeo

Os Sistemas de Metrologia de Visão Manual MVR são ideais quando são necessárias medições rápidas para controlo de qualidade. Estão disponíveis com ópticas de zoom dedicadas ou com uma montagem de lentes de baioneta de troca rápida que aceita ópticas de zoom intercambiáveis ou lentes telecêntricas para uma resolução ao nível do mícron. Com um campo de visão máximo (FOV) de 0,93" (24 mm) e um movimento de palco perfeitamente integrado, o MVR 300 é capaz de medir peças com um comprimento até 12" (300 mm). A interface do operador é o software MetLogix™ M3 que apresenta uma imagem de vídeo em direto da peça, além de ferramentas de geometria e leituras digitais. A imagem da peça pode ser redimensionada utilizando o zoom e as medições podem ser efectuadas tocando simplesmente numa caraterística do monitor de ecrã tátil. As características do hardware do MVR incluem uma base de granito para máxima estabilidade, guias lineares de precisão para um movimento suave e preciso da plataforma e um eixo Z motorizado com controlo de velocidade variável. - Curso Z: 8" (200 mm) - Posicionamento manual X-Y através de rodas manuais - Posicionamento motorizado do eixo Z com controlo de velocidade variável - Software de metrologia MetLogix™ M3 - Vídeo de deteção de arestas (VED) - Medições do campo de visão (FOV) integradas com o movimento da plataforma - Balanças Renishaw para 20µin (0,5μm) de resolução X e Y - Câmara de vídeo digital a cores - Iluminação colimada de sub-estágio LED - Iluminação de superfície por LED de anel luminoso - Base de granito - Objetiva de zoom 6,5:1 dedicada ou amovível - Montagem de lentes de baioneta de troca rápida para ópticas de zoom intermutáveis - Lentes auxiliares para ópticas de zoom: 0.5x, 1,5x e 2,0x - Opção DXF/FOV para comparação automática com ficheiros CAD - Estação de trabalho de sistema modular - Padrões de calibração - Módulo de software de medição de roscas - Dispositivos de fixação de peças e de trabalho
