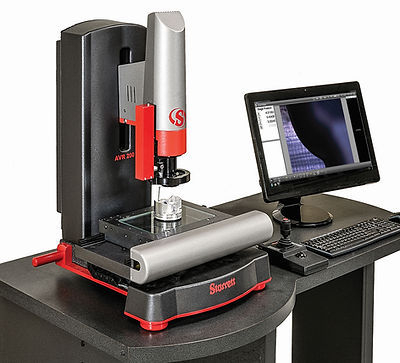

Sistema de medição de visão industrial AVR 200

do campo de visão (FOV)de vídeo2D

Os sistemas de metrologia de visão automática AVR CNC são ideais para medições repetitivas e comparação automática com ficheiros CAD. Os sistemas estão disponíveis com lentes de zoom intercambiáveis telecêntricas ou dedicadas para resolução ao nível do mícron e medições precisas do campo de visão (FOV). Com um FOV máximo de 0,93" (24mm), o AVR 200 é capaz de medir peças com um comprimento até 8" (200mm). A interface do operador é o software MetLogix™ M3 que apresenta uma imagem de vídeo em direto da peça, além de ferramentas de geometria e leituras digitais. A imagem da peça pode ser redimensionada utilizando o zoom e as medições podem ser efectuadas tocando simplesmente numa caraterística do monitor de ecrã tátil. As capacidades do software M3 também incluem medições de 3 eixos e construções geométricas 2D (pontos, linhas, ângulos, rectângulos, ranhuras, bolhas). Os sistemas são também compatíveis com o apalpador tátil. - Curso Z: 8" (200 mm) - Posicionamento X-Y-Z CNC completo ou posicionamento manual motorizado utilizando uma consola com joystick e trackball - Software de metrologia Metlogix™ M3 - Vídeo de deteção de arestas (VED) - Medições do campo de visão (FOV) integradas com o movimento da plataforma - Escalas Renishaw para 4μin (0,1μm) dos eixos X, Y e Z (disponíveis em modelos seleccionados) - Câmara de vídeo digital a cores - Iluminação de sub-estágio LED colimada - Iluminação de superfície LED de luz anelar - Base de granito - Ótica de zoom CNC dedicada de 6,5:1 ou 12:1 - Lentes de montagem em baioneta intercambiáveis para lentes de zoom manual 6,5-1 - Lentes auxiliares de 0,5x, 1,5x e 2,0x para ótica de zoom - Kit de apalpador Renishaw - Suporte para troca de sondas tácteis de 2 ou 4 baías - Iluminação de superfície LED de quadrante de campo escuro programável para ópticas de zoom - Opção DXF/FOV para comparação automática com ficheiros CAD - Estação de trabalho de sistema modular
