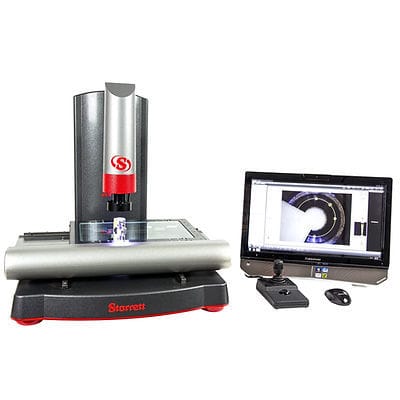

Sistema de medição de visão industrial AVR 300 FOV

do campo de visão (FOV)de vídeo2D

Os sistemas de metrologia de visão automática AVR CNC são ideais para medições repetitivas e comparação automática com ficheiros CAD. Os sistemas estão disponíveis com lentes de zoom intercambiáveis telecêntricas ou dedicadas para resolução ao nível do mícron e medições precisas do campo de visão (FOV). Com um FOV máximo de 0,93" (24 mm), o AVR 300 é capaz de medir peças com um comprimento até 12" (300 mm). A interface do operador é o software MetLogix™ M3 que apresenta uma imagem de vídeo em direto da peça, bem como ferramentas de geometria e leituras digitais. A imagem da peça pode ser redimensionada utilizando o zoom e as medições podem ser efectuadas tocando simplesmente numa caraterística do monitor de ecrã tátil. As capacidades do software M3 também incluem medições de 3 eixos e construções geométricas 2D (pontos, linhas, ângulos, rectângulos, ranhuras, bolhas). Os sistemas são também compatíveis com o apalpador tátil. - Curso Z: 8" (200 mm) - Posicionamento X-Y-Z CNC completo ou posicionamento manual motorizado utilizando uma consola com joystick e trackball - Software de metrologia Metlogix™ M3 - Vídeo de deteção de arestas (VED) - Medições do campo de visão (FOV) integradas com o movimento da plataforma - Escalas Renishaw para 4μin (0,1μm) dos eixos X, Y e Z (disponíveis em modelos seleccionados) - Câmara de vídeo digital a cores - Iluminação de sub-estágio LED colimada - Iluminação de superfície LED de luz anelar - Base de granito - Montagem em baioneta de troca rápida ou lente fixa para ótica telecêntrica - Lentes intercambiáveis de montagem em baioneta - ópticas telecêntricas de 0,30x, 0,50x, 0,80x, 1,0x, 2,0x, 4,0x - Kit de apalpador Renishaw - Rack de troca de apalpadores de 2 ou 4 baias - Opção DXF/FOV para comparação automática com ficheiros CAD - Estação de trabalho de sistema modular - Padrões de calibração - Dispositivos de fixação de peças e dispositivos de retenção de trabalho
