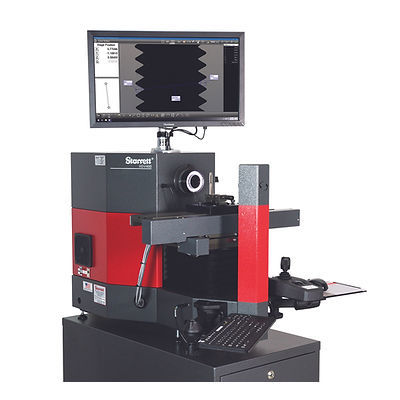

Projetor de perfil digital HDV 400

horizontalde bancada

Os comparadores de vídeo digital horizontal HDV combinam as melhores características de um comparador ótico horizontal e de um sistema de metrologia de visão. O HDV é configurado como um comparador horizontal tradicional. O estágio de trabalho é o mesmo dos comparadores Starrett comprovados em campo. O coração do sistema HDV está centrado em um sistema de montagem de lentes intercambiáveis de design exclusivo e patenteado, acoplado a uma câmara de vídeo digital de alta resolução de 5 mega-pixels. O sistema está disponível com uma seleção de sete lentes telecêntricas para uma resolução ao nível do mícron e uma distorção ótica tão baixa como 0,001% para medições precisas do campo de visão (FOV). Com o software MetLogix™ M3, os ficheiros CAD DXF podem ser importados e as sobreposições digitais 2D Go/No-Go podem ser desenvolvidas diretamente a partir dos ficheiros CAD. A deteção de arestas por vídeo (VED) permite a interação em tempo real do ficheiro importado com a imagem de vídeo da peça a ser inspeccionada. A produtividade, a velocidade e a precisão são melhoradas. Os sistemas estão disponíveis em controlo manual ou CNC. - Construção em aço e alumínio com placa de ferramentas de estágio e riser anodizados - 21,3" x 5,1" (540 mm x 130 mm) estágio de trabalho - Capacidade máxima de carga de 50 kg (110 lbs) - 2" (51mm) de curso de foco - Posicionamento manual X-Y e de focagem através de rodas manuais ou CNC com posicionamento por joystick e trackball - Balanças de vidro Heidenhain para resolução X e Y de 20µin (0,5µm) - Iluminação LED para iluminação de superfícies e perfis - Câmara de vídeo a cores de 5 mega-pixels (2448 x 2058 pixels) - Software e imagem da peça apresentados num monitor a cores com ecrã tátil de 24" (60 cm) (1920 x 1080 pixels) - 6 lentes telecêntricas intercambiáveis para campos de visão de 1,14" a 0,09" (29 mm a 2,3 mm) (patente US 9,360,435 B2) - Ótica de zoom intercambiável de 6,5:1
