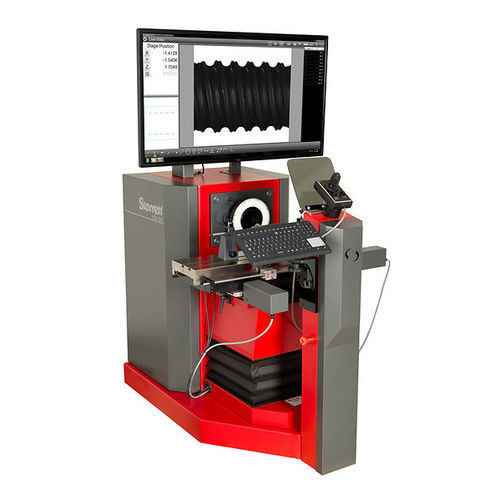

Projetor de perfil digital HDV 500

horizontalde piso

O comparador de vídeo digital CNC HDV500 oferece as melhores características de um comparador ótico horizontal de grandes dimensões, de instalação no solo, e de um sistema de metrologia de visão. O HDV500 tem um estágio X-Y longo de 20" x 8" (500 mm x 200 mm) e uma construção em aço resistente. A plataforma de trabalho é a mesma dos populares HF600 e HF750. O coração do sistema HDV centra-se num sistema de montagem de lentes intercambiáveis de conceção exclusiva (patente pendente) para uma câmara de vídeo digital de alta resolução de 5 mega-pixels. O HDV500 está disponível com uma escolha de três opções de lentes telecêntricas para uma resolução ao nível do mícron e para medições precisas do campo de visão (FOV). Com o software MetLogix™ M3 Metrology, os ficheiros CAD DXF podem ser importados e as sobreposições digitais Go-No-Go 2D podem ser desenvolvidas diretamente a partir dos ficheiros CAD. A deteção de arestas de vídeo (VED) permite a interação em tempo real do ficheiro importado com a imagem de vídeo da peça a ser inspeccionada. A velocidade e a precisão da produtividade são melhoradas. - Construção em aço com placa de ferramentas de estágio niquelada - Placa superior do palco de trabalho de 21,3" x 5,1" (540 x 130 mm) - Controlos CNC - Capacidade de carga máxima de 330 lb (150 kg) - 3" (75mm) de curso de focagem - Ajuste do ângulo da hélice com escala Vernier de ±15 - Posicionamento X-Y e de focagem através de joystick e trackball - Escalas de vidro Heidenhain para resolução X e Y de 20μin (0,5μm) - Iluminação LED para iluminação de superfícies e perfis - Câmara de vídeo digital a preto e branco de 5 mega-pixéis (2448 x 2058 pixels) - Modelo de chão - Ótica de zoom 6,5:1 intercambiável - 3 lentes telecêntricas intercambiáveis para campos de visão incluindo - 1,4" x 1,1" (34,7 mm x 29 mm), 2,1" x 1,7" (53,8 mm x 45 mm) e 3,0" x 2,5" (76,5 mm x 64 mm). Patente pendente.
